Oscilloscoop en Logic Analyzer Shield voor Raspberry Pi

WPSH206
Beschikbaar op
€ 44,90
Inclusief belasting

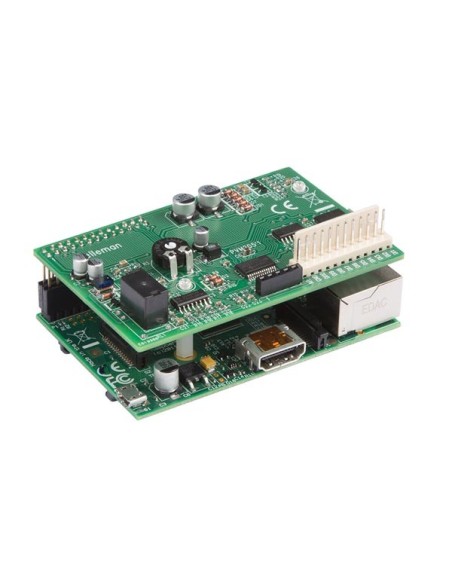

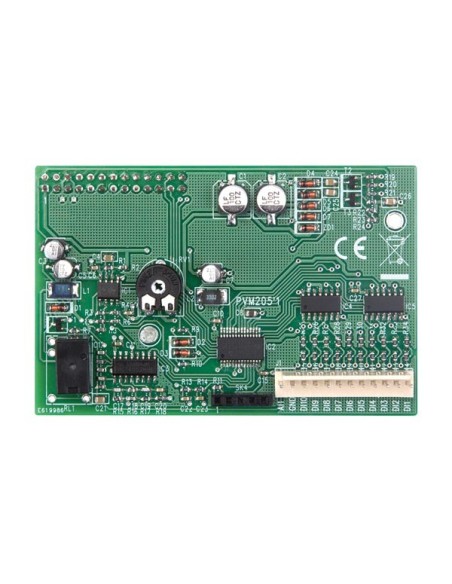

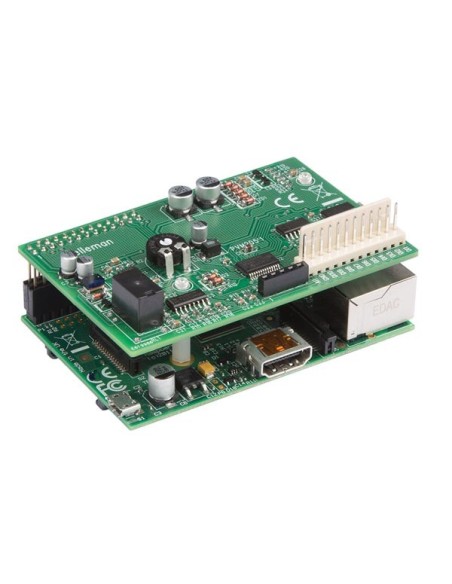

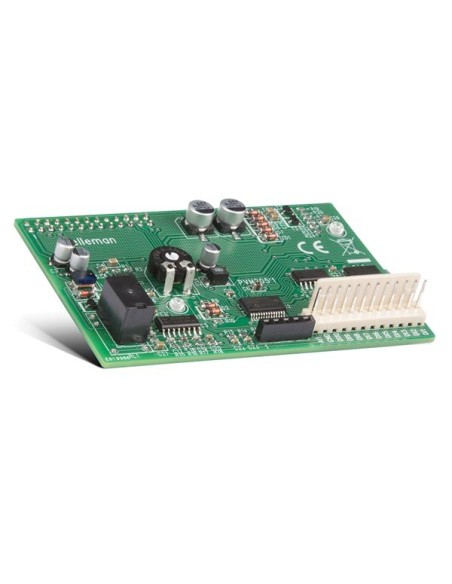

Oscilloscoop en Logic Analyzer Shield voor Raspberry Pi


U hebt een Raspberry Pi? Met dit shield krijgt u een digitale geheugenoscilloscoop! Alle standaard eigenschappen van de oscilloscoop zijn aanwezig en de broncode wordt meegeleverd zodat u eigen applicaties kunt ontwikkelen. Als bonus hebt u ook een 10-kanaals logic analyzer, een handig instrument om digitale signalen te meten.

Specificatie(s):
  • compatibel met: 32-Bit Raspbery Pi OS
Functie(s):

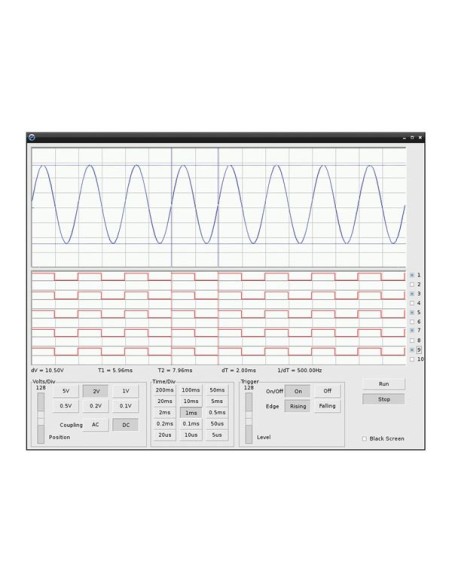

  • oscilloscoop:
  • max. bemonsteringsfrequentie: 1MS/s
  • bandbreedte van de ingangsversterker: 200kHz (-3dB)
  • metingen tot: 100kHz
  • ingangsimpedantie: 100kohm // 20pF
  • max. ingangsspanning: 30Vp (AC + DC)
  • ingangskoppeling: AC+DC
  • AD-resolutie: 8 bits
  • opnamelengte: 800 monsters
  • bedrijfsmodi: Run, Single
  • instelbare triggerniveau: in 254 stappen
  • tijdbasisbereik: in 15 steppen, 5µs/divisie tot 200ms/divisie
  • bereik ingangsgevoeligheids: in 6 stappen, 100 mV/divisie tot 5 V/divisie
  • ingangsgevoeligheid: 3mV-displayresolutie
  • weergave van de signaalmarkers voor tijd en spanning
  • frequentieweergave (via markeringen)
  • logic analyzer:
  • aantal kanalen: 10
  • opnamelengte: 10x800 monsters
  • max. bemonsteringsfrequentie: 1MS/s
  • max. ingangsspanning: 5VDC


  • EAN: 5410329730277
