Oscilloscope et Logic Analyzer Shield pour Raspberry Pi

WPSH206
Disponible
44,90 €
TTC

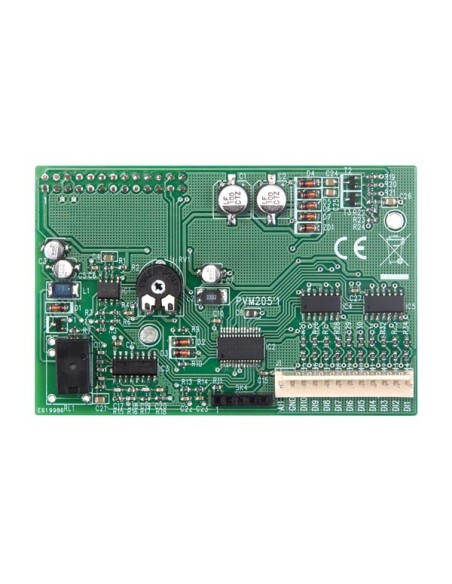

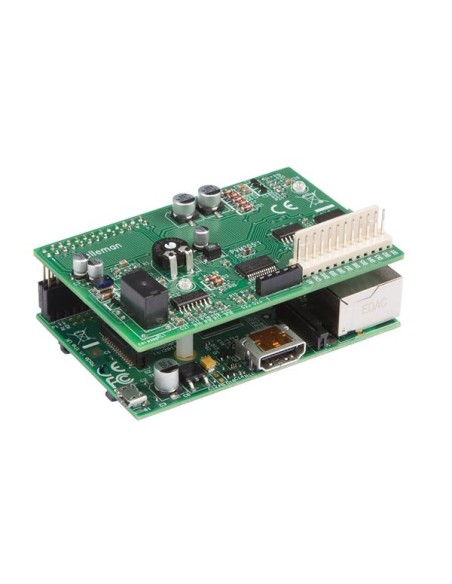

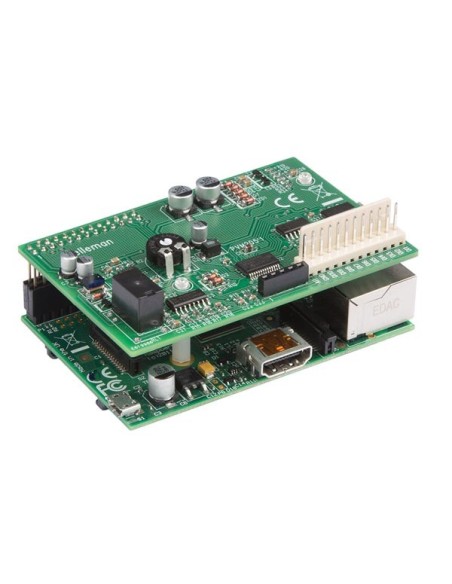

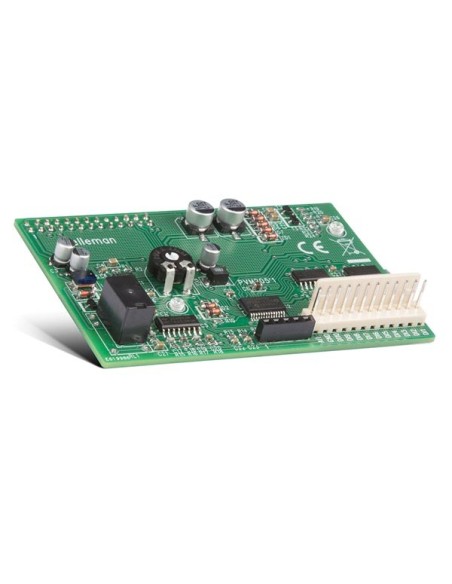

Oscilloscope et Logic Analyzer Shield pour Raspberry Pi


Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire ! Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application. En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques.

Spécification(s):
  • compatible avec: 32-Bit Raspbery Pi OS
Caractéristique(s):

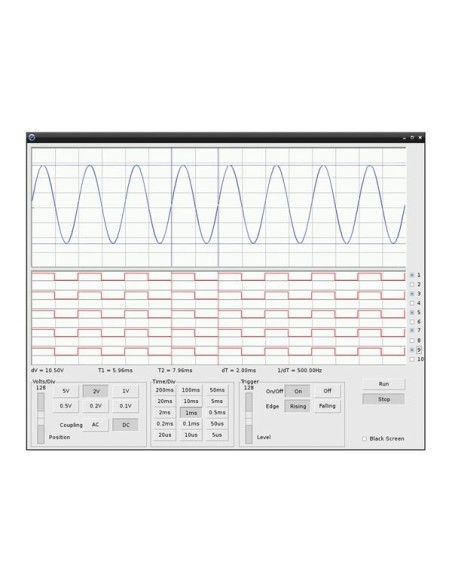

  • oscilloscope:
  • fréquence d'échantillonnage max.: 1MS/s
  • bande passante de l'amplificateur d'entrée: 200kHz (-3dB)
  • mesures jusqu'à: 100kHz
  • impédance d'entrée: 100kohm // 20pF
  • tension d'entrée max.: 30Vp (CA + CC)
  • couplage d'entrée: CA+CC
  • résolution AD: 8 bits
  • durée d'enregistrement: 800 échantillons
  • modes de fonctionnement: Run, Single
  • niveau de déclenchement réglable: en 254 étapes
  • plage de la base de temps: en 15 étapes, de 5µs/division à 200ms/division
  • plage de la sensibilité d'entrée: en 6 étapes, de 100mV/division à 5 V/division
  • sensibilité d'entrée: résolution de l'afficheur de 3mV
  • marqueurs pour le temps et la tension
  • affichage de fréquence (via des marqueurs)
  • analyseur logique:
  • nombre de canaux: 10
  • durée d'enregistrement: 10x800 échantillons
  • fréquence d'échantillonnage max.: 1MS/s
  • tension d'entrée max.: 5VCC


  • EAN: 5410329730277
