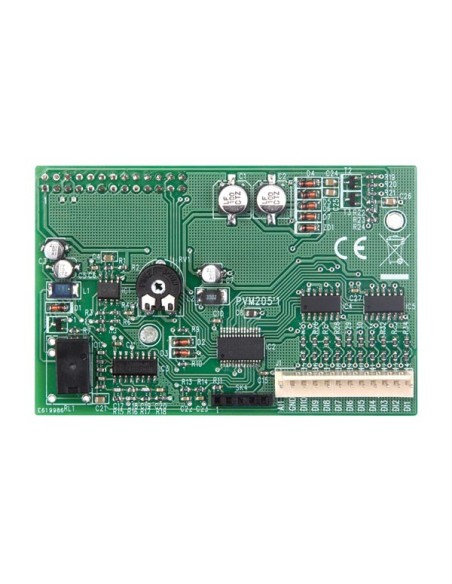

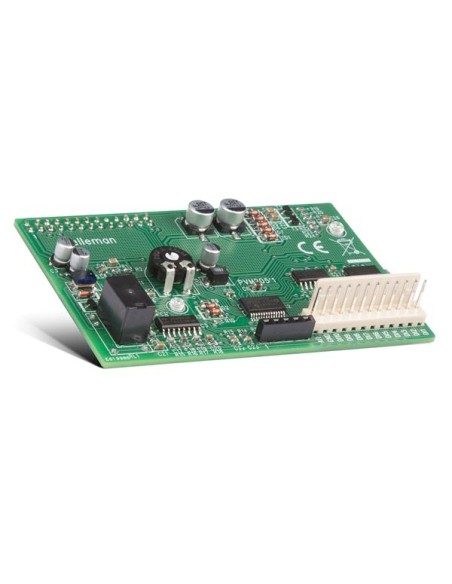

Oszilloskop und Logikanalysator Shield für Raspberry Pi
WPSH206
Oszilloskop und Logikanalysator Shield für Raspberry Pi

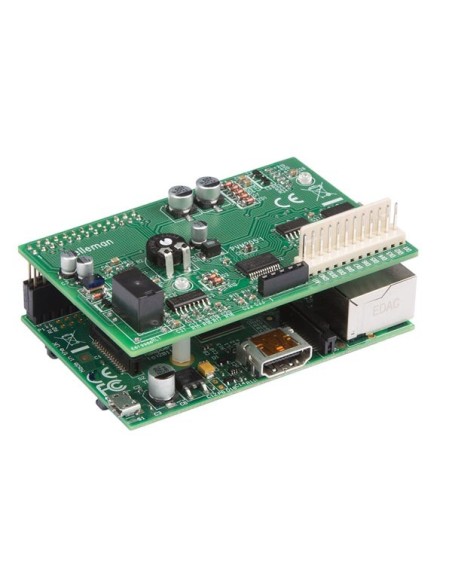

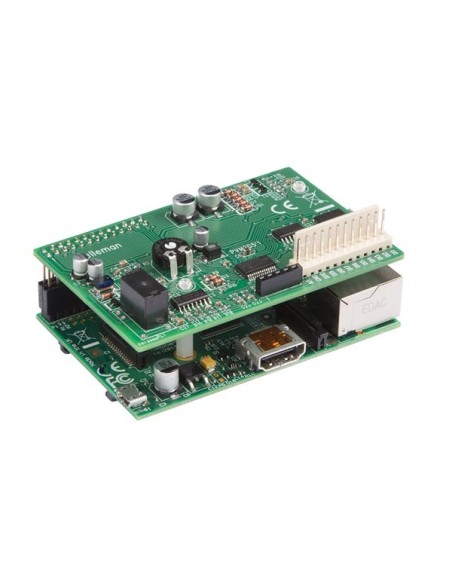

Haben Sie einen Raspberry Pi? Fügen Sie dieses Shield hinzu, dann haben Sie auch ein digitales Speicheroszilloskop!

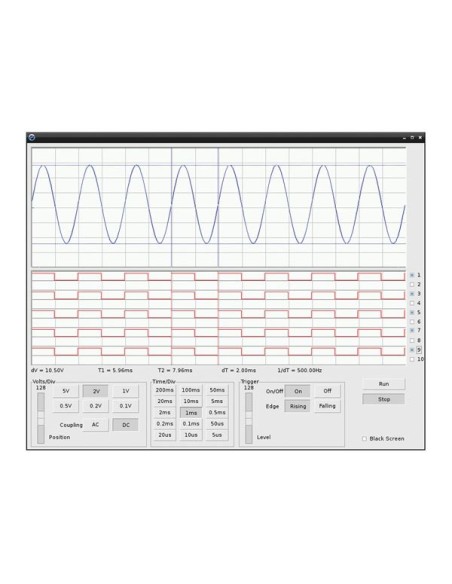

Alle Standard-Eigenschaften des Oszilloskops sind verfügbar und der Quellcode ist mitgeliefert, damit Sie Ihre eigenen Applikationen entwickeln können.
Darüber hinaus verfügt das Shield auch über einen 10-Kanal Logikanalysator, ein praktisches Instrument, um digitale Signale zu messen.
Spezifikation(en):
Spezifikation(en):
- kompatibel mit: 32-Bit Raspbery Pi OS
- Oszilloskop:
- max. Abtastrate: 1MS/s
- Bandbreite des Eingangsverstärkers: 200kHz (-3dB)
- Messungen bis zu: 100kHz
- Eingangsimpedanz: 100kohm // 20pF
- max. Eingangsspannung: 30Vp (AC + DC)
- Eingangskopplung: AC+DC
- AD-Auflösung: 8 bit
- Aufnahmelänge: 800 samples
- Betriebsmodi: Run, Single
- Triggerpegel: 254 Schritte
- Zeitbasis: in 15 Schritten, 5µs/Div bis 200ms/Div
- Eingangsempfindlichkeit: in 6 Schritten, 100 mV/Div bis 5 V/Div
- Eingangsempfindlichkeit: 3mV Displayauflösung
- anzeige der Signalmarkierungen für Zeit und Spannung
- Frequenzanzeige ( über Signalmarkierungen)
- Logikanalysator:
- Anzahl Kanäle: 10
- Aufnahmelänge: 10x800 samples
- max. Abtastrate: 1MS/s
- max. Eingangsspannung: 5VDC
- EAN: 5410329730277
