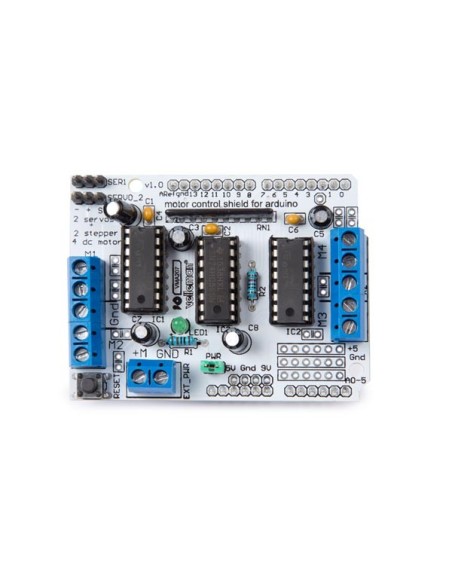

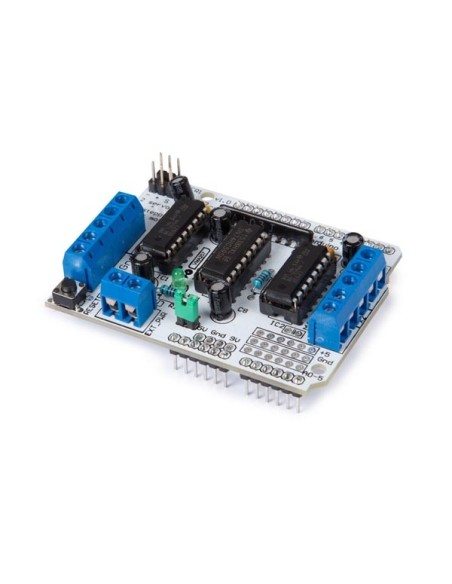

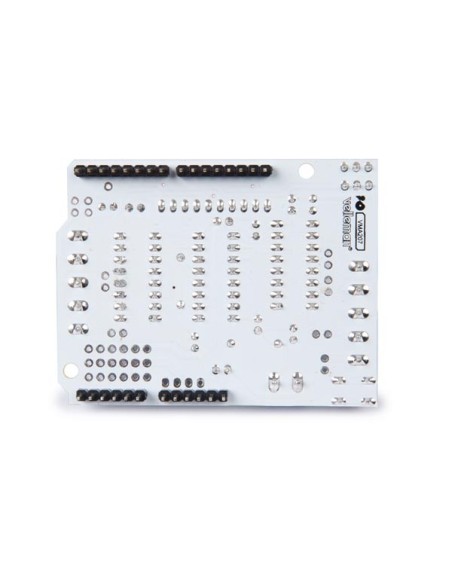

L293D MOTOR DRIVER SHIELD VOOR ARDUINO®


Het shield bevat twee L293D drivers en een 74HC595 schuifregister. Het schuifregister breidt 3 pinnen van de Arduino uit tot 8 pinnen om de richting van de motoren aan te sturen. De OE (output enable) van de L293D is rechtstreeks aangesloten op de PWM-uitgangen van de Arduino.

Specificatie(s):
  • 2 L293D-chips
  • 4 H-bruggen
  • 0.6 A per brug (1.2 A piekstroom)
  • thermische beveiliging
  • interne kickback beschermingsdiodes
  • max. 4 bidirectionele DC-motoren
  • max. 2 stappenmotoren
  • pull-down weerstanden houden motoren uitgeschakeld tijdens het opstarten
  • 2 voedingsaansluitingen voor aparte logic en motor
  • schroefconnectoren voor motoren en voeding
  • geschikt voor motoren van 4.5 VDC - 16 VDC
  • 2 aansluitingen voor 5 V-servo's
Functie(s):
  • afmetingen: 6.8 cm x 5.5 cm x 2 cm


  • EAN: 5410329730284
