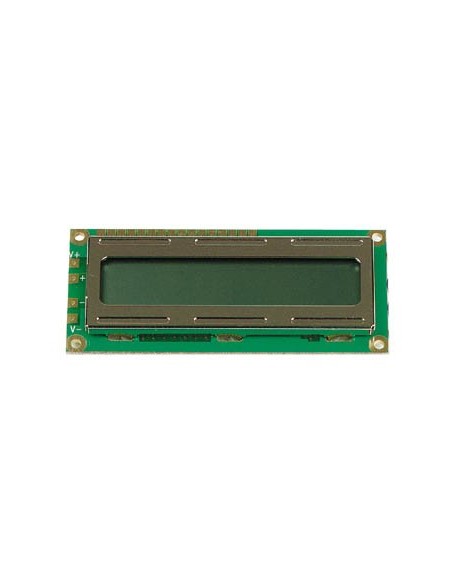

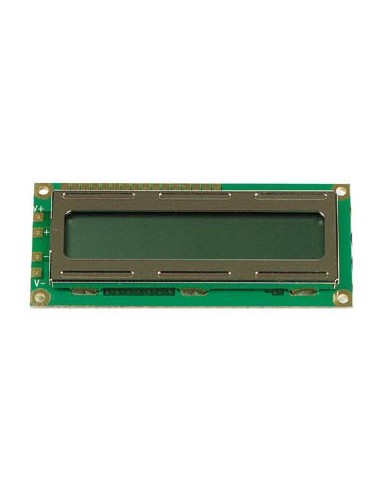

SUPERTWIST LCD 16 x 2 - ACHTERGRONDVERLICHTING MET LEDS

LCD1602QSL
Niet op voorraad
€ 29,91
Inclusief belasting
SUPERTWIST LCD 16 x 2 - ACHTERGRONDVERLICHTING MET LEDS


Specificatie(s):
  • aantal karakters: 16 x 2
  • karakterfont: 5 x 7 dots
  • duty-bias: 1/16 - 1/4
  • type: positief
Functie(s):
  • achtergrondverlichting: LED
  • LCD type + kleur: STN geel-groen
  • waarden:
  • voeding LCD driver (Vdd-Vo):
  • bij -20°C: -
  • bij 0°C: 4.8V typ.
  • bij 25°C: 4.4V typ.
  • bij 50°C: 4.1V typ.
  • bij 70°C: -
  • voeding voor logica (Vdd-Vss):
  • bij 25°C: 5.0V typ.
  • werktemperatuur: 0°C tot +50°C
  • opslagtemperatuur: -20°C tot +60°C

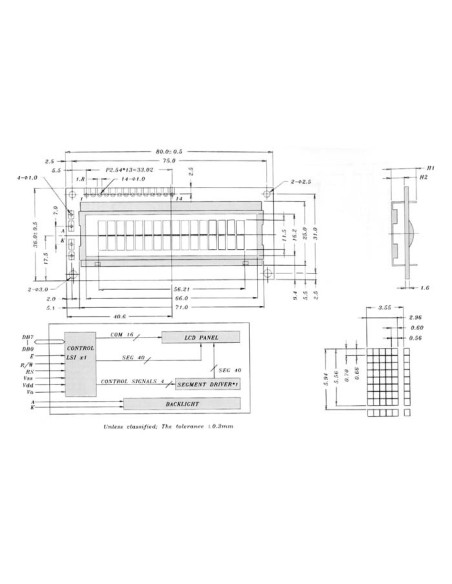

  • mechanisch:
  • totale afmetingen: 80.0 x 36.0mm
  • schermgrootte: 66.0 x 16.2mm
  • grootte van de dots: 0.56 x 0.66mm
  • karaktergrootte: 2.96 x 5.56mm
  • module: H2/H1
  • zonder achtergrondverlichting: 5.1/9.7 ± 0.5mm
  • EL achtergrondverlichting: 5.1/9.7 ± 0.5mm
  • LED achtergrondverlichting: 9.4/14.0 ± 0.5mm
  • pins:
  • power supply (GND): 1 (Vss)
  • power supply (+5V): 2 (Vdd)
  • contrast adjust: 3 (Vo)
  • signal for register selection: 4 (RS)
  • data read & write: 5 (R/)
  • enable signal: 6 (E)
  • data bus line: 7 (DB0)
  • data bus line: 8 (DB1)
  • data bus line: 9 (DB2)
  • data bus line: 10 (DB3)
  • data bus line: 11 (DB4)
  • data bus line: 12 (DB5)
  • data bus line: 13 (DB6)
  • data bus line: 14 (DB7)


  • EAN: 5410329293567
