LCD1602QSL
Nicht auf Lager
29,91 €
Bruttopreis

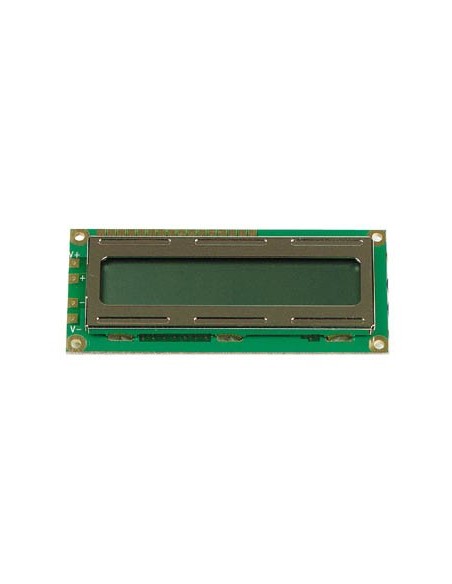

LCD 16X2 SUPERTWIST LED-HINTERGRUNDBELEUCHTUNG


Spezifikation(en):
  • Anzahl Zeichen: 16 x 2
  • Zeichenmatrix: 5 x 7 Pixel
  • Duty-Bias: 1/16 - 1/4
  • Typ: positiv
Charakteristisch:
  • Hintergrundbeleuchtung: LED
  • LCD-Typ + Farbe: STN gelb-grün
  • Nennleistungen:
  • Stromversorgung für LCD-Treiber (Vdd-Vo):
  • bei -20°C: -
  • bei 0°C: 4.8V typ.
  • bei 25°C: 4.4V typ.
  • bei 50°C: 4.1V typ.
  • bei 70°C: -
  • Stromversorgung für Logik (Vdd-Vss):
  • bei 25°C: 5.0V typ.
  • Betriebstemperatur: 0°C bis +50°C
  • Lagertemperatur: -20°C bis +60°C

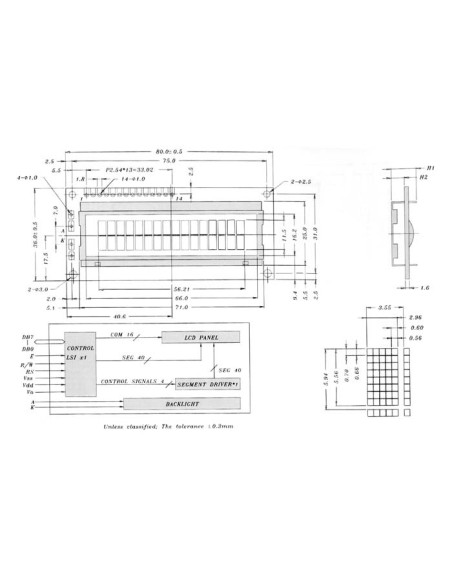

  • mechanische:
  • Abmessungen: 80.0 x 36.0mm
  • Sichtfenster: 66.0 x 16.2mm
  • Pixelabmessungen: 0.56 x 0.66mm
  • Zeichenhöhe: 2.96 x 5.56mm
  • Modul: H2/H1
  • ohne Hintergrundbeleuchtung: 5.1/9.7 ± 0.5mm
  • EL-Hintergrundbeleuchtung: 5.1/9.7 ± 0.5mm
  • LED-Hintergrundbeleuchtung: 9.4/14.0 ± 0.5mm
  • PIN-Anschlussbelegung:
  • power supply (GND): 1 (Vss)
  • power supply (GND): 2 (Vdd)
  • Contrast Adjust: 3 (Vo)
  • Register Select: 4 (RS)
  • Read/Write: 5 (R/)
  • Enable: 6 (E)
  • data bus line: 7 (DB0)
  • data bus line: 8 (DB1)
  • data bus line: 9 (DB2)
  • data bus line: 10 (DB3)
  • data bus line: 11 (DB4)
  • data bus line: 12 (DB5)
  • data bus line: 13 (DB6)
  • data bus line: 14 (DB7)


  • EAN: 5410329293567
