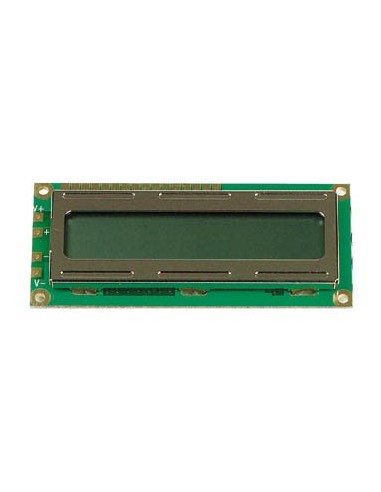

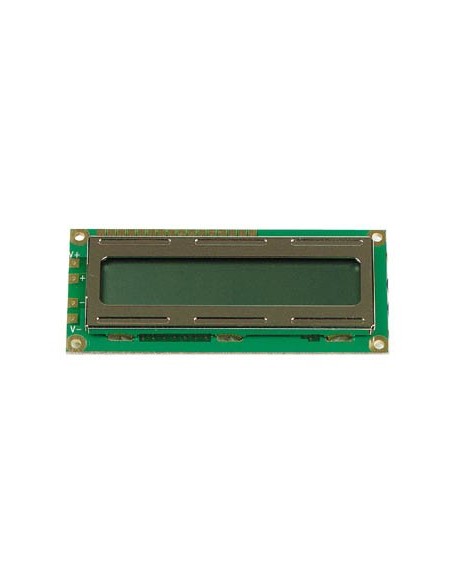

LCD SUPERTWIST 16 x 2 - RETRO-ECLAIRAGE - AVEC LEDS


Spécification(s):
  • nombre de caractères: 16 x 2
  • caractère: matrice 5 x 7 points
  • duty-bias: 1/16 - 1/4
  • type: positif
Caractéristique(s):
  • rétro-éclairage: LED
  • type d'afficheur + couleur: STN jaune-vert
  • valeurs:
  • alimentation du driver de l'afficheur (Vdd-Vo):
  • à -20°C: -
  • à 0°C: 4.8V typ.
  • à 25°C: 4.4V typ.
  • à 50°C: 4.1V typ.
  • à 70°C: -
  • alimentation de la logique (Vdd-Vss):
  • à 25°C: 5.0V typ.
  • température de travail: 0°C à +50°C
  • température de stockage: -20°C à +60°C

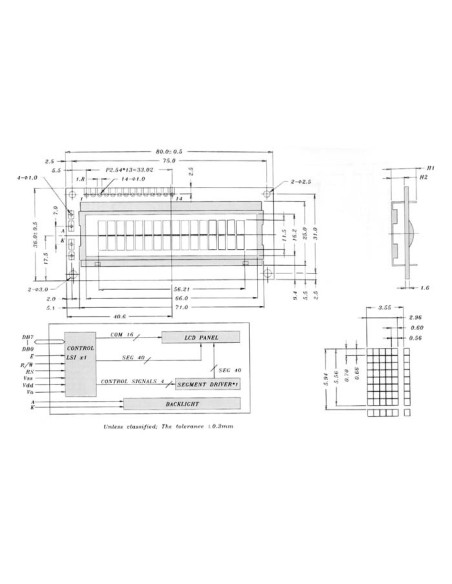

  • mécaniques:
  • dimensions totales: 80.0 x 36.0mm
  • dimensions écran: 66.0 x 16.2mm
  • dimensions des points: 0.56 x 0.66mm
  • dimensions des caractères: 2.96 x5.56mm
  • module: H2/H1
  • sans rétro-éclairage: 5.1/9.7 ± 0.5mm
  • rétro-éclairage EL: 5.1/9.7 ± 0.5mm
  • rétro-éclairage LED: 9.4/14.0 ± 0.5mm
  • broches:
  • power supply (GND): 1 (Vss)
  • power supply (+5V): 2 (Vdd)
  • contrast adjust: 3 (Vo)
  • signal for register selection: 4 (RS)
  • data read & write: 5 (R/)
  • enable signal: 6 (E)
  • data bus line: 7 (DB0)
  • data bus line: 8 (DB1)
  • data bus line: 9 (DB2)
  • data bus line: 10 (DB3)
  • data bus line: 11 (DB4)
  • data bus line: 12 (DB5)
  • data bus line: 13 (DB6)
  • data bus line: 14 (DB7)


  • EAN: 5410329293567
