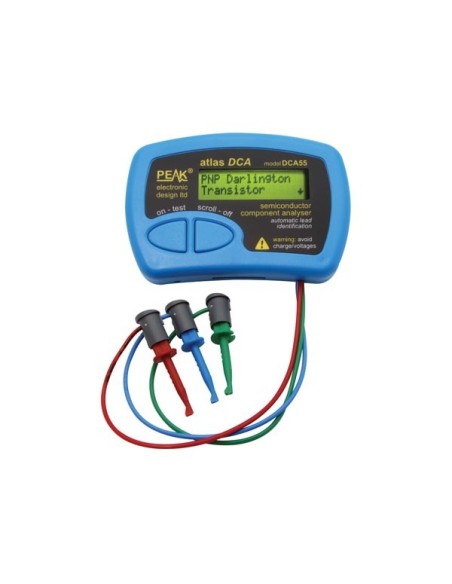

ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS
ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS

ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS

DCA55
Disponible
99,96 €
TTC
ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS


Spécification(s):
  • identification automatique des composants
  • identification automatique des broches de connexion
  • identification de particularités comme la détection des diodes de protection et la détection des résistances shunt
  • transistors bipolaires : mesure du gain en courant et de courant de fuite, détection à diode silicium et germanium
  • mesure de la tension de seuil pour les MOSFET à enrichissement
  • mesure de la tension directe pour diodes, LED et jonctions base-émetteur des transistors
  • extinction automatique et manuelle
Caractéristique(s):
  • Données techniques
  • Courant minimal en court-circuit: 5.5 mA
  • Tension maximale de crête (O/S): 5.1 V
  • Diode specs: * Test current: 5.0 mA * Voltage accuracy: -2% -20 mV to +2% +20 mV * Vf for LED identification: 1.50 V - 4.00 V * Short circuit threshold: 10 Ohm
  • SCR/triac specs: * Gate test current: 4.5 mA * Load test current: 5.0 mA
  • Transistor specs: * Gain range (Hfe): 4-65000 * Gain accuracy: ± 3% ± 5 Hfe * Vceo test voltage: 2.0 V - 3.0 V * Vbe accuracy: -2% -20 mV to +2% +20 mV * VBE for Darlington (shunted): 0.95 V - 1.80 V (0.75 V - 1.80 V) * Base-emitter shunt threshold: 50 kOhm - 70  kOhm * BJT collector test current: 2.45 mA - 2.55 mA * BJT acceptable leakage: 0.7 mA * MOSFET: - Gate threshold range: 0.1 V - 5.0 V - Threshold accuracy: -2% -20 mV to +2% +20 mV - Drain test current: 2.45 mA - 2.55 mA - Gate resistance: 8 kOhm * Depletion drain test current: 4.5 mA * JFET drain-source test current: 0.5 mA - 5.5 mA
  • Données environnementales
  • Temps de fonctionnement: 0-50 °C
  • Alimentation
  • Nombre de piles: 1
  • Piles incluses: Non
  • Pile IEC: AAA (LR03, R03, FR03, HR03, KR03, ZR03, 24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
  • Composition de la pile: Alcaline
  • Tension nominale de la pile: 1.5 V
  • Informations de base sur le produit
  • Couleur: Noir
  • Couleur supplémentaire: Bleu
  • Profondeur: 20 mm
  • Hauteur: 70 mm
  • Poids: 98 g
  • Largeur: 103 cm


  • EAN: 5410329460648
