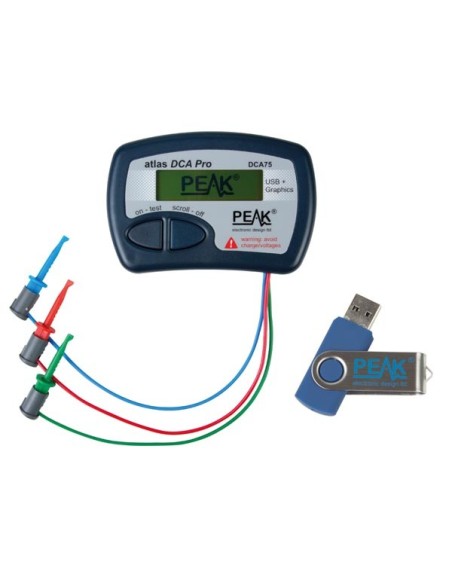

ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS
DCA75
Disponible
209,00 €
TTC
ANALYSEUR DE COMPOSANTS SEMI-CONDUCTEURS
Le Pro DCA est doté d'un nouvel design avancé et offre des fonctionnalités comme un afficheur graphique, communication par USB, logiciel pour PC et une bibliothèque améliorée pour l'identification de composants.
Spécification(s):
Spécification(s):
- usage autonome ou avec ordinateur
- identification automatique des composants
- identification automatique des broches de connexion
- identification de particularités comme la détection des diodes de protection et la détection des résistances shunt
- transistors bipolaires : mesure du gain en courant et de courant de fuite, détection à diode silicium et germanium
- mesure de la tension de seuil pour les MOSFET à enrichissement
- mesure de la tension directe pour diodes, LED et jonctions base-émetteur des transistors
- extinction automatique et manuelle
- Données techniques
- Courant minimal en court-circuit: 12 mA
- Tension maximale de crête (O/S): 12 V
- Diode specs: * Test current: 5.0 mA * Voltage accuracy: -2% -20 mV to +2% +20 mV * Vf for LED identification: 1.50 V - 4.00 V * Short circuit threshold: 10 Ohm
- SCR/triac specs: * Gate test current: 4.5 mA * Load test current: 5.0 mA
- Transistor specs: * Gain range (Hfe): 4-65000 * Gain accuracy: ± 3% ± 5 Hfe * Vceo test voltage: 2.0 V - 3.0 V * Vbe accuracy: -2% -20 mV to +2% +20 mV * VBE for Darlington (shunted): 0.95 V - 1.80 V (0.75 V - 1.80 V) * Base-emitter shunt threshold: 50 kOhm - 70 kOhm * BJT collector test current: 2.45 mA - 2.55 mA * BJT acceptable leakage: 0.7 mA * MOSFET: - Gate threshold range: 0.1 V - 5.0 V - Threshold accuracy: -2% -20 mV to +2% +20 mV - Drain test current: 2.45 mA - 2.55 mA - Gate resistance: 8 kOhm * Depletion drain test current: 4.5 mA * JFET drain-source test current: 0.5 mA - 5.5 mA
- Données environnementales
- Temps de fonctionnement: 10-40 °C
- Alimentation
- Nombre de piles: 1
- Piles incluses: Non
- Pile IEC: AAA (LR03, R03, FR03, HR03, KR03, ZR03, 24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
- Composition de la pile: Alcaline
- Tension nominale de la pile: 1.5 V
- Informations de base sur le produit
- Couleur: Gris
- Couleur supplémentaire: Noir
- Profondeur: 20 mm
- Hauteur: 70 mm
- Poids: 98 g
- Largeur: 103 mm
- EAN: 0700621853459
