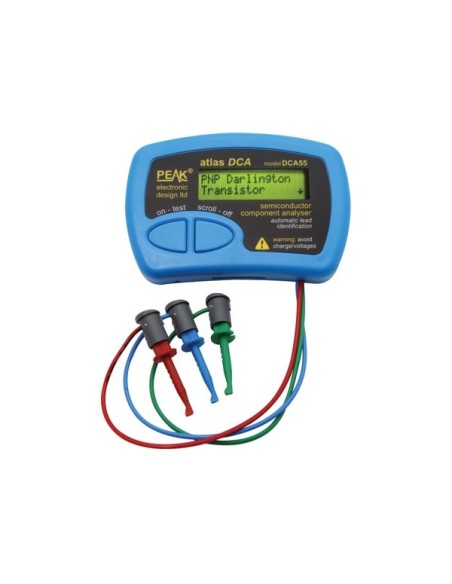

ANALYSATOR FÜR HALBLEITER
DCA55
Abrufbar
99,96 €
Bruttopreis
ANALYSATOR FÜR HALBLEITER
Spezifikation(en):
- automatische Identifizierung der Komponenten
- automatische Identifizierung der Pinbelegung
- Identifizierung von Spezialfunktionen, wie Schutzdioden und Nebenwiderständen
- bipolare Transistoren: Verstärkungsmessung und Messung des Leckstromes, Erkennung von Silizium und Germanium
- Gate-Threshold-Spannungsmessung für Anreicherungs-Typ-MOSFETs
- Messung von Halbleiter-Vorwärtsspannung bei Dioden, LEDs und Transistoren (Basis-Emitter)
- automatische und manuelle Abschaltung
- Technische Daten
- Maximaler Kurzschluss-Strom: 5.5 mA
- Maximale Leerlaufspannung: 5.1 V
- Diode specs: * Test current: 5.0 mA * Voltage accuracy: -2% -20 mV to +2% +20 mV * Vf for LED identification: 1.50 V - 4.00 V * Short circuit threshold: 10 Ohm
- SCR/triac specs: * Gate test current: 4.5 mA * Load test current: 5.0 mA
- Transistor specs: * Gain range (Hfe): 4-65000 * Gain accuracy: ± 3% ± 5 Hfe * Vceo test voltage: 2.0 V - 3.0 V * Vbe accuracy: -2% -20 mV to +2% +20 mV * VBE for Darlington (shunted): 0.95 V - 1.80 V (0.75 V - 1.80 V) * Base-emitter shunt threshold: 50 kOhm - 70 kOhm * BJT collector test current: 2.45 mA - 2.55 mA * BJT acceptable leakage: 0.7 mA * MOSFET: - Gate threshold range: 0.1 V - 5.0 V - Threshold accuracy: -2% -20 mV to +2% +20 mV - Drain test current: 2.45 mA - 2.55 mA - Gate resistance: 8 kOhm * Depletion drain test current: 4.5 mA * JFET drain-source test current: 0.5 mA - 5.5 mA
- Umgebungsdaten
- Betriebstemperatur: 0-50 °C
- Betriebsspannung
- Anzahl Batterien: 1
- Batterien: Nein
- Batterie IEC-Größe: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Mikro, MN2400, MX2400, MV2400)
- Batterietyp: Alkali-Mangan
- Batteriespannung: 1.5 V
- Produktinformationen
- Farbe: Schwarz
- Weitere Farbe: Blau
- Tiefe: 20 mm
- Höhe: 70 mm
- Gewicht: 98 g
- Breite: 103 cm
- EAN: 5410329460648
