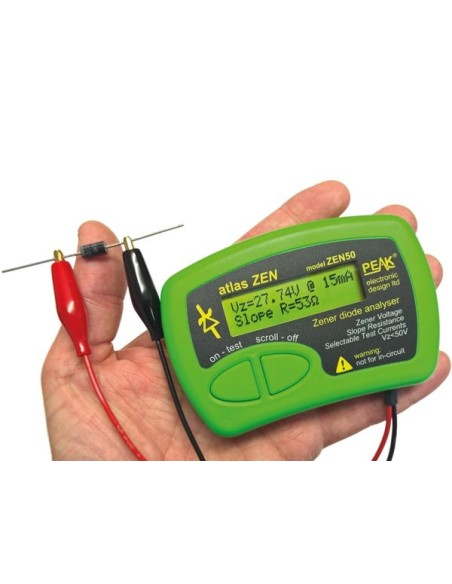

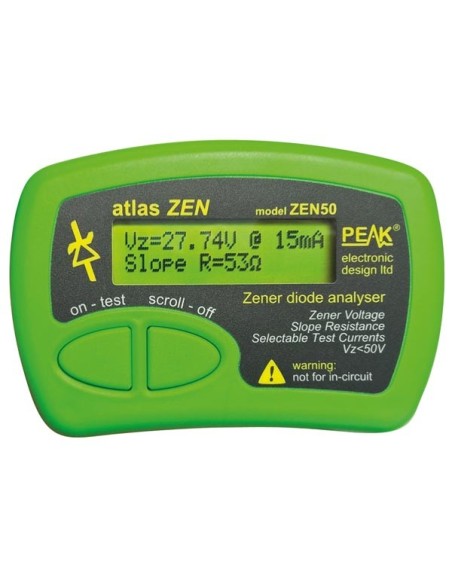

ATLAS ZEN - ZENER-DIODEN-ANALYSATOR (0 - 50 V)


Spezifikation(en):

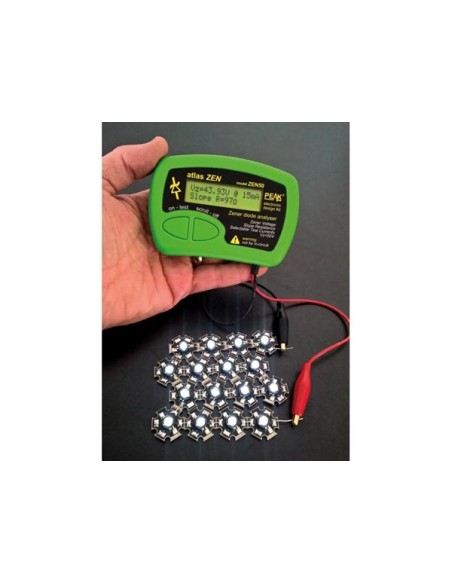

  • unterstützt Zener-, Avalanche-Dioden, VDRs, TVSs, LEDs usw. (max. 50 V)
  • Messung der max. Durchlassspannung (0.00 V bis 50.00 V) mit einer Auflösung von 20 mV
  • Messung der Ersatzwiderstand (max. 1 kO bei 15 mA mit einer Auflösung von 1O)
  • unterstützt die meisten Zener-, Avalanche- und Referenzdioden von 0 V bis 50 V
  • ideal zum Testen von VDRs, TVSs und anderen Typen von Spannungsschutzgeräten
  • wählbare Prüftströme: 2 mA, 5 mA, 10 mA, 15 mA
  • progressive Spannungserhöhung, um Prüfungen bis 50V bei 15mA zu unterstützen
  • 1 x AAA Alkaline-Batterie (mitgeliefert)
  • lange Lebensdauer und regulierte Prüfbedingungen sogar wenn die Batteriespannung 1.0 V beträgt
  • kontinuierliche Messungen (3 Proben pro Sekunde)
  • Hold-Funktion, um die angezeigte Werte festzuhalten, sogar wenn die Komponente gelöscht worden ist
  • vergoldete Krokodil-Klemmprüfspitzen
  • Bedienungsanleitung (English - Deutsch - Italienisch)
Charakteristisch:
  • alle Werte gelten für 20-25 °C (68-77 °F), sofern nicht anders angegeben
  • Zener-Spannungsbereich (Vz): 0.0 V - 50.0 V
  • Nennprüfströme (Iz): 2mA, 5mA, 10mA, 15mA
  • Prüfspannungs-Genauigkeit einstellen: ± 1 % ± 0.2 mA
  • Zener-Spannungsgenauigkeit: ± 1% ± 40 mV
  • Zener-Spannungs-Auflösung: 20 mV - 40 mV
  • Genauigkeit der Testfrequenz: -1.5% ~ +1.5%
  • 60 V gepulster DC reicht für das untere Limit von 75 V (DC) gemäß der Niederspannungsrichtlinie 2006/95/EC
  • S/C Prüfstrom (gepulst): 35 mA
  • Prüfstrom-Einschaltdauer:
  • min.: 0.1%
  • max.: 5%
  • typ.: 1%
  • Einschaltdauer des Prüfstroms, um die Verlustleistung der zu prüfenden Zener-Diode möglichst gering zu halten
  • max. externe Spannung: ± 50 V
  • Ersatzwiderstandsbereich:
  • Iz = 2 mA: 0-8000 Ohm
  • Iz = 5 mA: 0-3200 Ohm
  • Iz = 10 mA: 0-1600 Ohm
  • Iz = 15 mA: 0-1000 Ohm
  • angezeigte Ersatzwiderstands-Auflösung:
  • Iz = 2 mA: 5 Ohm
  • Iz = 5 mA: 2 Ohm
  • Iz = 10 mA: 1 Ohm
  • Iz = 15 mA: 1 Ohm
  • Ersatzwiderstands-Genauigkeit:
  • Iz = 2 mA: ±1% ±10 Ohm
  • Iz = 5 mA: ±1% ±4 Ohm
  • Iz = 10 mA: ±1% ±2 Ohm
  • Iz = 15 mA: ±1% ±2 Ohm
  • gegenwärtige Spanne des Ersatzwiderstands: (Iz-50%) to (Iz+50%)
  • Ersatzwiderstand-Messmethode:
  • Differenzierung der passenden Kurve: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
  • Messrate: 3 Hz
  • automatische Abschalt-Periode: 60 sec.
  • Batterie:
  • Typ: 1 x AAA alkaline
  • Spannungsbereich: 0.9 V - 1.6 V
  • Warnhinweis schwache Batterie: 1.0 V ± 0.05 V
  • Betriebstemperatur: 10-40°C
  • Abmessungen (ohne Kabel): 103 x 70 x 20 mm
  • Gewicht: 98 g
  • Material: Kunststoff, Glas und Metall


  • EAN: 5410329632564
