ZEN50
Beschikbaar op
€ 94,96
Inclusief belasting

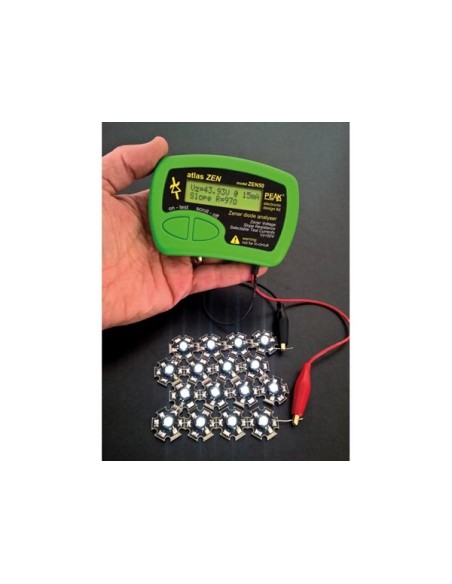

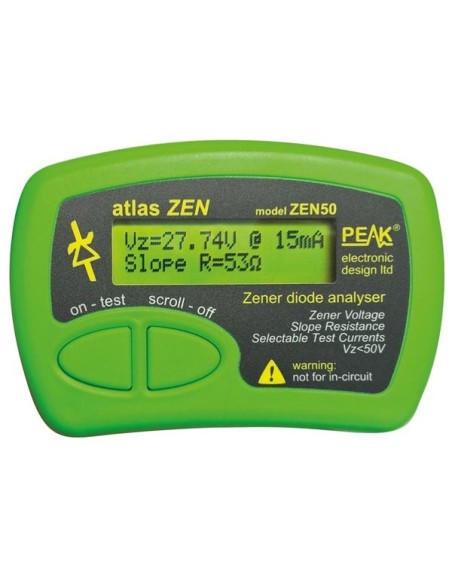

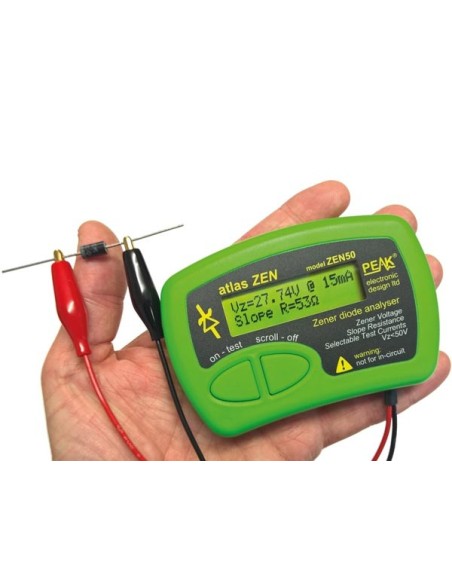

ATLAS ZEN - ZENERDIODE-ANALYSATOR (0 - 50 V)


Specificatie(s):
  • ondersteunt Zener-, lawinediodes, VDR, TVS, leds (max. 50 V)
  • meet de max. doorslagspanning (0.00 V tot 50.00 V) met een resolutie van 20 mV
  • meet de vervangingsweerstand (max. 1 kO bij 15 mA met een resolutie van 10)
  • ondersteunt de meeste Zener-, lawine- en referentiediodes van 0 V tot 50 V
  • ideaal voor het testen van VDR, TVS en andere types spanningsbeveiligers
  • meetstromen: 2 mA, 5 mA, 10 mA, 15 mA
  • progressieve spanningsverhoging, om metingen tot 50 V bij 15mA te ondersteunen
  • 1 x AAA alkalinebatterij (meegelev.)
  • lange levensduur en gereguleerde meetcondities zelfs wanneer de batterijspanning 1.0 V bedraagt
  • continue metingen (3 metingen per seconde)
  • hold-functie, om de weergegeven waarden vast te houden, zelfs als de component wordt gewist
  • vergulde krokodillenklemmen
  • handleiding (Engels - Duits - Italiaans)
Functie(s):
  • alle waarden gelden voor 20-25 °C (68-77 °F), tenzij anders aangegeven
  • Zener-spanningsbereik (Vz): 0.0 V - 50.0 V
  • nominale meetstromen (lz): 2mA, 5mA, 10mA, 15mA
  • nauwkeurigheid van de meetspanning instellen: ± 1 % ± 0.2 mA
  • Zener-spanningsnauwkeurigheid: ± 1% ± 40 mV
  • Zener-spanningsresolutie: 20 mV - 40 mV
  • nauwkeurighed van de meetfrequentie: -1.5% ~ +1.5%
  • 60 V gepulseerde DC is voldoende voor de ondergrens van 75 V(DC) volgens de laagspanningsrichtlijn
  • S/C-meetstroom (gepulseerd): 35 mA
  • inschakelduur van de meetstroom:
  • min.: 0.1%
  • max.: 5%
  • typ.: 1%
  • inschakelduur van de meetstroom, om het verliesvermogen van de gemeten Zenerdiode zo laag mogelijk te houden
  • max. externe spanning: ± 50 V
  • bereik vervangingsweerstand:
  • Iz = 2 mA: 0-8000 Ohm
  • Iz = 5 mA: 0-3200 Ohm
  • Iz = 10 mA: 0-1600 Ohm
  • Iz = 15 mA: 0-1000 Ohm
  • weergave resolutie vervangingsweerstand:
  • Iz = 2 mA: 5 Ohm
  • Iz = 5 mA: 2 Ohm
  • Iz = 10 mA: 1 Ohm
  • Iz = 10 mA: 1 Ohm
  • nauwkeurigheid van de vervangingsweerstand:
  • Iz = 2 mA: ±1% ±10 Ohm
  • Iz = 5 mA: ±1% ±4 Ohm
  • Iz = 10 mA: ±1% ±2 Ohm
  • Iz = 15 mA: ±1% ±2 Ohm
  • huidige spanne van de vervangingsweerstand: (Iz-50%) tot (Iz+50%)
  • meetmethode van de vervangingsweerstand:
  • differentiëring van de passende curve: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
  • meetfrequentie: 3 Hz
  • automatische uitschakelperiode: 60 s
  • batterij:
  • type: 1 x AAA alkaline
  • spanningsbereik: 0.9 V - 1.6 V
  • waarschuwing lage batterijspanning: 1.0 V ± 0.05 V
  • werktemperatuur: 10-40°C
  • afmetingen (zonder kabels): 103 x 70 x 20 mm
  • gewicht: 98 g
  • materiaal: plastic, glas en metaal


  • EAN: 5410329632564
