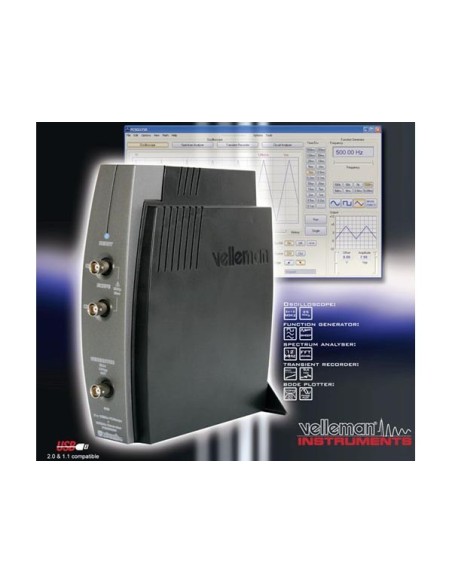

USB-PC SCOPE + FUNCTIEGENERATOR (2 KANALEN)
PCSGU250
Niet op voorraad
€ 210,06
Inclusief belasting
USB-PC SCOPE + FUNCTIEGENERATOR (2 KANALEN)
Een compleet lab-in-een op USB-voeding

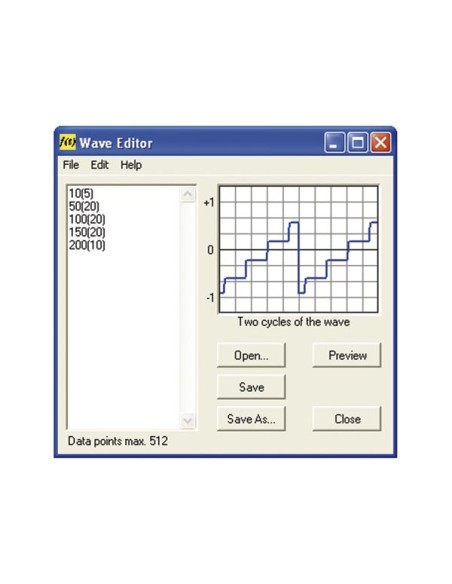

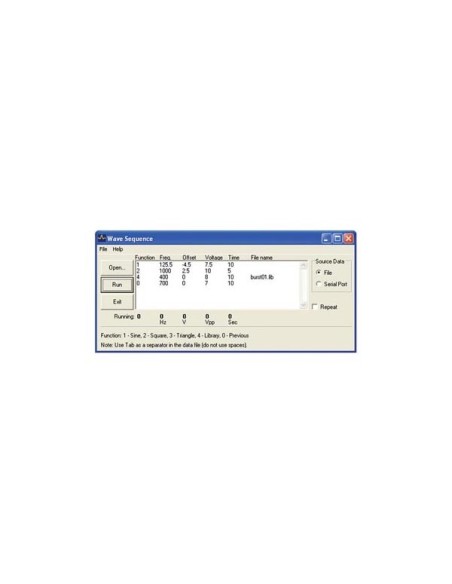

Krachtige PcLab2000-LT-software voor tweekanaals oscilloscoop, spectrum analyser, recorder, functiegenerator en Bode plotter. Geïntergreerde signaaleditor en geautomatiseerde sequenser via bestand of externe pc-ingang.
Specificatie(s):
Specificatie(s):
- functiegenerator:
- kwartskristal tijdbasis
- standaard golfvormen: sinus-, blokgolf- en driehoeksignalen
- voorgedefinieerde golfvormen: sine(x)/x, DCV, sweep, ...

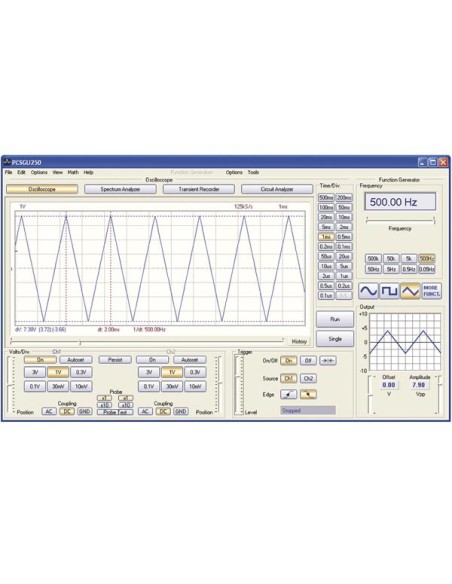

- oscilloscoop:
- automatische setup-functie en X10-optie
- pre-trigger function

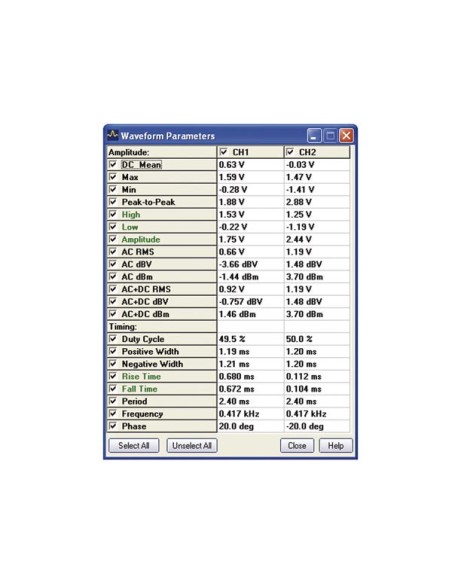

- Uitlezingen: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…

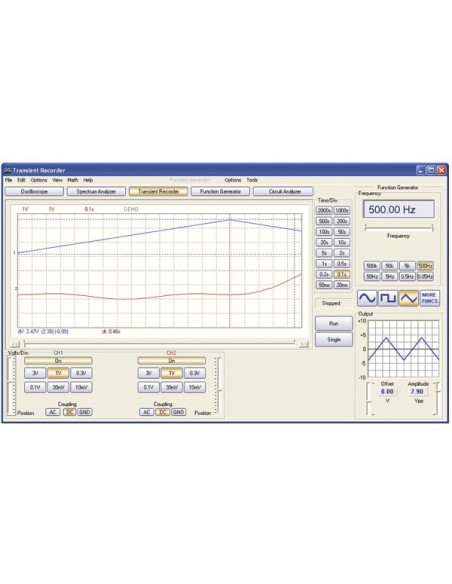

- transient recorder:
- automatisch bewaren van gegevens
- automatic recording for more than 1 year
- schermen opslaan en weergeven

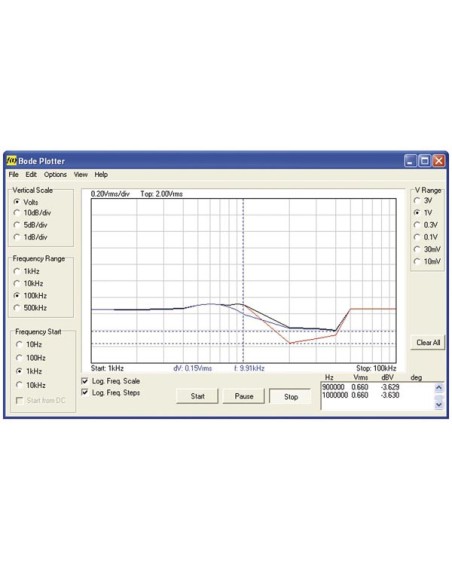

- Bode plotter
- automatische synchronisatie tussen oscilloscoop en generator
- logarithmische schaalfunctie
- volt of dB-schaalweergave
- faseplot
- spectrum analyser:
- lineaire of logaritmische schaalverdeling
- algoritme: FFT (Fast Fourier Transform)
- FFT ingangskanaal: CH1 of CH2
- zoomfunctie

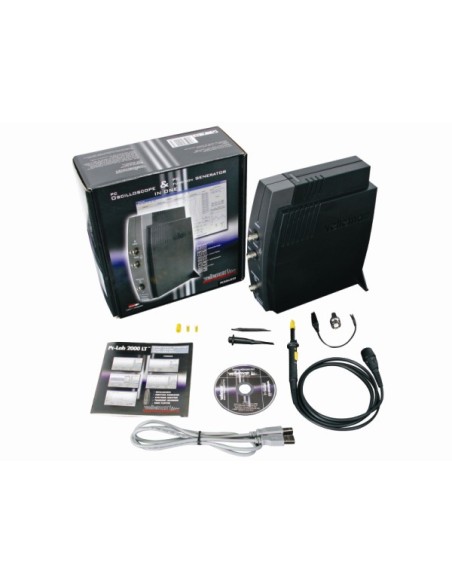

- inhoud:
- handleiding
- USB PC Scope + Generator
- USB-kabel
- software op cd-rom
- 1 x 60MHz sondes ([product name=PROBE60S]PROBE60S[/product])
- BNC adapter mannelijk naar RCA vrouwelijk ([product name=CBNC15]CBNC15[/product])
- Technische gegevens
- Bodediagram:
- Spanningsbereik: 10 mV, 30 mV, 0.1 V, 0.3 V, 1 V, 3 V
- Frequentiebereik: 1 kHz , 10 kHz, 100 kHz, 500 kHz
- Startfrequentie: 10 Hz, 100 Hz, 1 kHz, 10 kHz
- Functiegenerator:
- Amplitude: 100 mVpp tot 10 Vpp @ 1KHz // 600 Ohm / 0V Offset
- Offset: van 0 tot -5V of +5V max. (Resolutie 0.4 % van de volledige schaal)
- Verticale Resolutie: 8 bits
- Stijg-/Daaltijd Rechthoekige Golfvorm: 0.2 µs
- Bemonsteringsfrequentie: 12.5 MHz
- Typische Vervorming Sinusgolf (THD): < 1 %
- Uitgangsimpedantie: 50 Ohm
- Frequentiebereik: van 0.005 Hz tot 500 kHz
- Oscilloscoop:
- Bandbreedte: 2-kanaals DC tot 12 MHz ± 1 dB
- Ingangsimpedantie: 1 Mohm / 30 pF
- Maximale Ingangsspanning: 30 V (AC + DC)
- Tijdsbasis: 0.1 µs tot 500 ms per Divisie
- Ingangsbereik: 10 mV tot 3 V/div
- Ingangsgevoeligheid: 0.3 mV Displayresolutie
- Opnamelengte: 4k Monsters/Kanaal
- Schakelfrequentie voor Herhaalde Signalen: 250 Hz tot 25 MHz
- Spectrumanalyzer:
- Frequentiebereik: 0 .. 120 Hz tot 12 MHz
- FFT-resolutie: 2048 Lijnen
- Transiënt recorder:
- Tijdschaal: 20 ms / div tot 2000 s / div
- Maximale Opnameduur: 9.4 u / scherm
- Maximum aantal Monsters: 100 / s
- Minimum aantal Monsters: 1 monster / 20 s
- Functies
- Bodediagram: Ja
- Functiegenerator: Ja
- Oscilloscoop: Ja
- Spectrumanalysator: Ja
- Transiënt recorder (datalogger): Ja
- Gebruikseigenschappen
- Talen gebruikershandleiding: Nederlands, Engels, Frans, Duits, Spaans
- Digitale oscilloscoop en functiegeneratoren:
- Markers voor: Amplitude / Spanning en Frequentie / Tijd
- Ingangskoppeling: DC, AC en GND
- Voeding via USB-poort (500mA)
- Voeding
- USB-gestuurd: Ja
- USB-ingangsstroom: 0.5 A
- Compatibiliteit
- Minimale systeemvereisten:
- IBM-compatibele pc
- Windows® 2000, XP, Vista
- SVGA-videokaart (min.1024 x 768)
- Muis
- Vrije USB-poort 1.1 of 2.0
- CD-rom speler
- Basis productinformatie
- Kleur: Zwart
- Extra kleur: Grijs
- Diepte: 175 mm
- Hoogte: 205 mm
- Gewicht: 750 g
- Breedte: 55 mm
- EAN: 5410329409975
