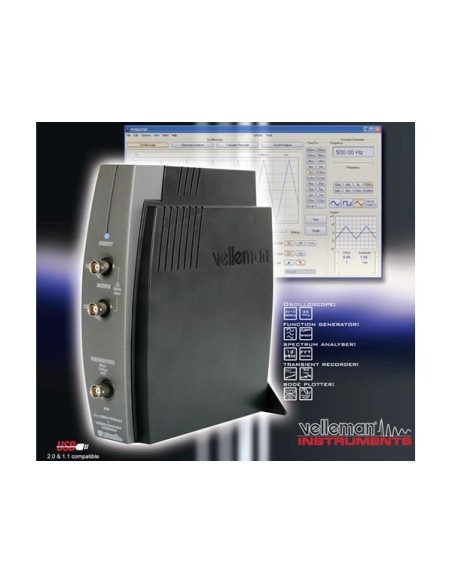

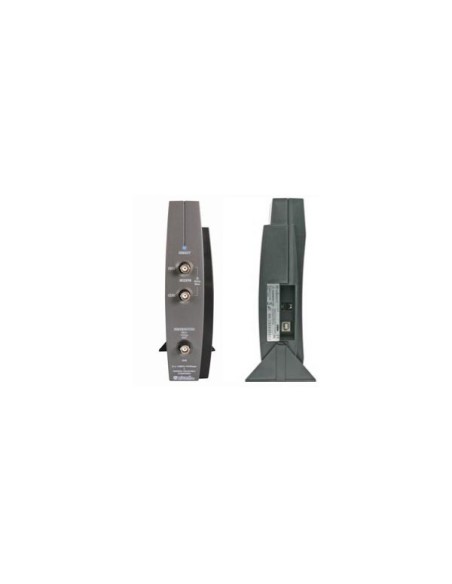

2-KANAL-USB-PC-OSZILLOSKOP + GENERATOR
PCSGU250
Nicht auf Lager
210,06 €
Bruttopreis
2-KANAL-USB-PC-OSZILLOSKOP + GENERATOR
[b]Ein komplettes USB-Laboratorium[/b]

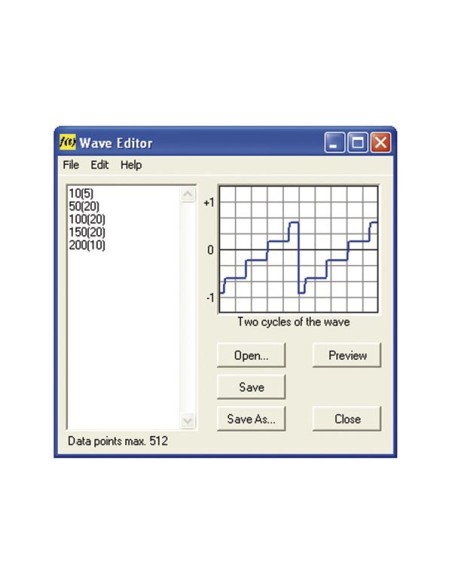

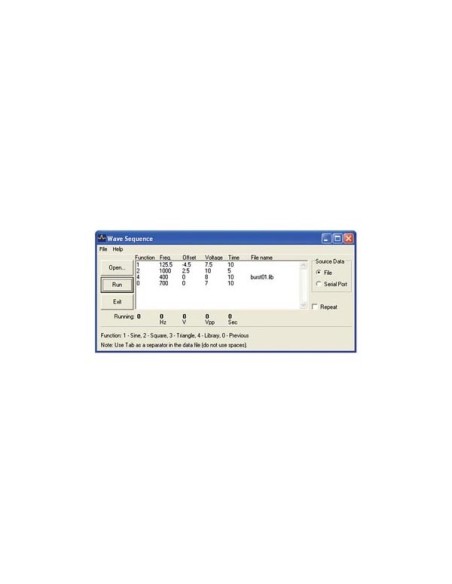

Komplette PcLab2000-LT-Software für 2-Kanal-Oszilloskop, Spektrumanalysator, Transientenrecorder, Funktionsgenerator und Bode Plotter. Kreieren Sie Ihre eigenen Wellenformen mit dem mitgelieferten Signal-Wellenform-Editor. Mit einem RS232-Eingang generieren Sie für die automatischen Messungen auch Wellensequenzen.
Spezifikation(en):
Spezifikation(en):
- Funktionsgenerator:
- Quarzzeitbasis
- Standardwellenformen: Sinus, Rechteck, Dreieck
- frei zu erzeugen Signale: sine(x)/x, DCV, sweep, ...

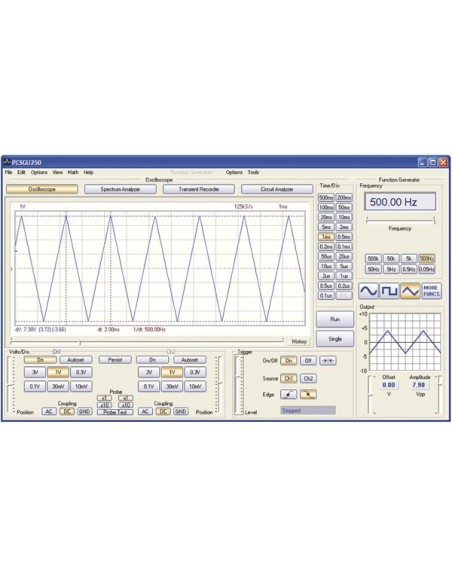

- Oszilloskop:
- automatische Setup-Funktion und X10 Option
- Pre-Triggerfunktion

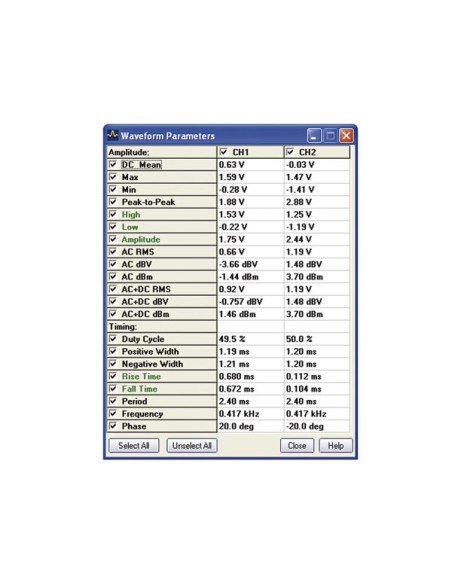

- Anzeigen: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…

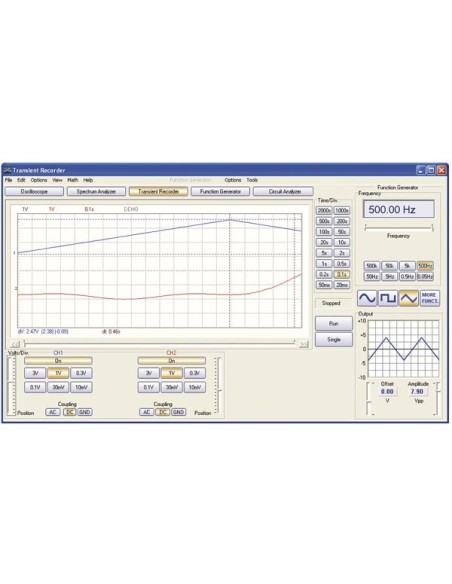

- Transientenrecorder:
- automatische Datenspeicherung
- automatische Aufnahme bis zu mehr als 1 Jahr
- Aufnahme und Wiedergabe der Schirme

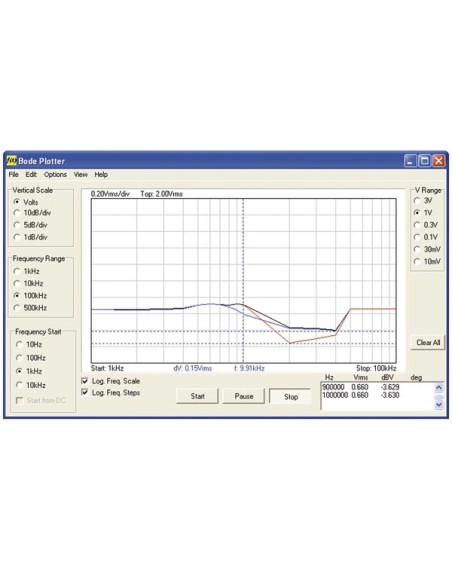

- Bode Plotter
- automatische Synchronisation zwischen Oszilloskop und Generator
- logarithmischer Maßstab
- Volt- oder dB-Maßstabanzeige
- Phasenplan

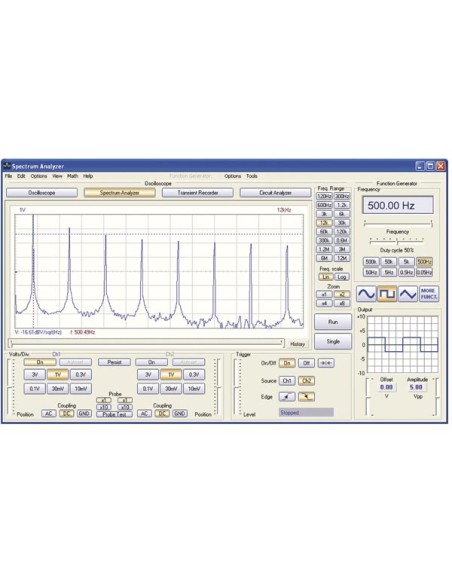

- Spektrumanalysator:
- linearer oder logarithmischer Zeitmaßstab
- Funktionsweise: FFT (Fast Fourier Transform)
- FFT-Eingangskanal: CH1 oder CH2
- Zoom-Funktion

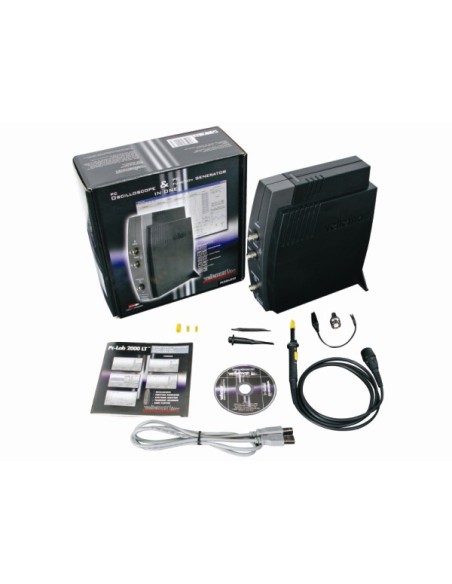

- Lieferumfang:
- Bedienungsanleitung
- USB PC Scope + Generator
- USB-Kabel
- Software auf CD-ROM
- 60MHz-Messleitung (x1) ([product name=PROBE60S]PROBE60S[/product])
- BNC-Stecker/ Cinch-Buschse ([product name=CBNC15]CBNC15[/product])
- Technische Daten
- Bode-Diagramm:
- Spannungsbereich: 10 mV, 30 mV, 0.1 V, 0.3 V, 1 V, 3 V
- Frequenzbereich: 1 kHz, 10 kHz, 100 kHz, 500 kHz
- Startfrequenz: 10 Hz, 100 Hz, 1 kHz, 10 kHz
- Funktionsgenerator:
- Amplitude: 100 mVpp bis 10 Vpp @ 1 kHz // 600 Ω Last / 0 V Offset
- Offset: von 0 bis -5 V oder +5 V max. (Auflösung 0.4 % der vollständigen Skale)
- Vertikale Auflösung: 8 Bit
- Anstiegs-/Fallzeit des Rechtecksignals 0.2 µs
- Abtastrate: 12.5 MHz
- THD (gesamte harmonische Verzerrung): < 1 %
- Ausgangsimpedanz: 50 Ω
- Frequenzbereich: von 0.005 Hz bis 500 kHz
- Oszilloskop:
- Bandbreite: 2 Kanäle DC bis 12 MHz ± 1 dB
- Eingangsimpedanz: 1 MΩ / 30 pF
- Maximale Eingangsspannung: 30 V (AC + DC)
- Zeitbasis: 0.1 µs bis 500 ms / Division
- Eingangsbereich: 10 mV bis 3 V / Division
- Eingangsempfindlichkeit: Display-Auflösung 0.3 mV
- Aufnahmelänge: 4k Abtastungen / Kanal
- Abtastfrequenz: 250 Hz bis 25 MHz
- Spektrumanalysator:
- Frequenzbereich: 0 .. 120 Hz bis 12 MHz
- FFT-Auflösung: 2048 Zeilen
- Transientenrecorder:
- Zeitmaßstab: 20 ms / Division bis 2000 s / Division
- Maximale Aufnahmezeit: 9.4 Stunden / Bildschirm
- Maximale Anzahl Abtastungen: 100/s
- Minimale Anzahl Abtastungen 1/20s
- Funktionen
- Bode-Diagramm: Ja
- Funktionsgenerator: Ja
- Oszilloskop: Ja
- Spektrumanalysator: Ja
- Transientenrecorder: Ja
- Gebrauchseigenschaften
- Bedienungsanleitung verfügbar in folgenden Sprachen: Niederländisch, Englisch, Französisch, Deutsch, Spanisch
- Digital-Oszilloskop und Funktionsgenerator :
- Markierungen für: Amplitude / Spannung und Frequenz / Zeit
- Eingangskopplung: DC, AC und GND
- Stromversorgung per USB-Port (500 mA)
- Betriebsspannung
- USB-betrieben: Ja
- USB-Eingangsstrom: 0.5 A
- Kompatibel mit
- Minimale Systemanforderungen:
- IBM-kompatibler PC
- Windows® 2000, XP, Vista
- SVGA-Grafikkarte (minimal 1024 x 768)
- Maus
- Freier USB-Port 1.1 oder 2.0
- CD-ROM
- Produktinformationen
- Farbe: Schwarz
- Weitere Farbe: Grau
- Tiefe: 175 mm
- Höhe: 205 mm
- Gewicht: 750 g
- Breite: 55 mm
- EAN: 5410329409975
