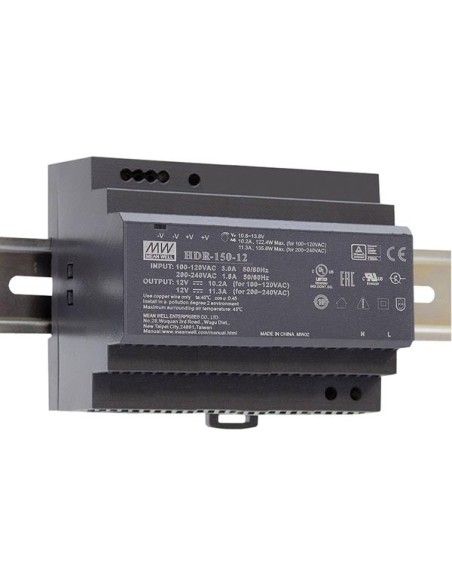

NETZTEIL - 1 AUSGANG - HUTSCHIENENMONTAGE - 150 W - 12 V - FÜR ANWENDUNG IM INDUSTRIEBEREICH
HDR-150-12
Abrufbar
72,95 €
Bruttopreis
NETZTEIL - 1 AUSGANG - HUTSCHIENENMONTAGE - 150 W - 12 V - FÜR ANWENDUNG IM INDUSTRIEBEREICH
Spezifikation(en):
- ultraschlankes Design mit einer Breite von 105 mm (6SU)
- Universaleingang 85 ~ 264 VAC (277 VAC betriebsbereit)
- Leerlaufverbrauch < 0.3 W
- Isolationsklasse II
- DC-Ausgangsspannung einstellbar
- geschützt gegen: Kurzschluss / Überlast / Überspannung
- die Kühlung erfolgt durch freie Luftzirkulation
- montierbar auf DIN-Hutschiene TS-35/7.5 oder 15
- Überspannungsschutz Kategorie III
- LED-Betriebsstatusanzeige
- 3 Jahre Garantie
- Anwendungen:
- Haussteuerung
- Gebäudeautomation
- industrielle Steuerung
- industrielle Automation
- elektromechanische Geräte
- [b]nur für professionellen Gebrauch[/b]
- Diese Vorrichtung muss vom Fachmann installiert werden.
- Ausgang:
- Gleichspannung (DC) : 12 V
- Nennstrom :
- 115 VAC: 10.2 A
- 230 VAC: 11.3 A
- Nennleistung:
- 115 VAC: 122.4 W
- 230 VAC: 135.6 W
- Restwelligkeit (max.): 100 mVp-p
- Spannungseinstellbereich: 10.8 - 13.8 V
- Spannungstoleranz: ± 2.0 %
- Netzregelung: ± 1.0 %
- Lastregelung: ± 1.0 %
- Anlauf-, Anstiegszeit: 500 ms, 60 ms / 230 VAC - 500 ms, 60 ms / 115 VAC bei Volllast
- Haltezeit (typ.): 30 ms / 230 VAC - 12 ms / 115 VAC bei Volllast
- Eingang:
- Spannungsbereich: 85-264 VAC (277 VAC betriebsbereit) - 120-370 VDC (390 VDC betriebsbereit)
- Frequenzbereich: 47 - 63 Hz
- Wirkungsgrad (typ.): 89 %
- AC-Strom (typ.): 3 A / 115 VAC - 70 A / 230 VAC
- Einschaltstrom (typ.): 35 A / 115 VAC 70 A / 230 VAC (Kaltstart)
- Schutz:
- Überlast:
- 105 - 135 % Nennausgangsleistung
- Schutztyp: Konstantstrombegrenzung innerhalb von 50 % ~ 100 %, automatische Systemwiederherstellung, wenn der Fehler beseitigt ist
- Hiccup-Modus, wenn Ausgangsspannung < 50 %, das Netzgerät schaltet ab und startet neu, wenn der Fehler beseitigt ist
- Überspannung:
- 15 - 18 V
- Schutztyp: Ausgangsspannung abschalten, neu starten für Systemwiederherstellung
- Umweltdaten:
- Betriebstemperatur: -30 °C bis + 70 °C
- relative Feuchte: 20 - 90 % RH nicht kondensierend
- Speicher: -40 bis +85°C, 10 bis 95 % RH nicht kondensierend
- Temperaturkoeffizient: ± 0.03 %/°C (0 - 45°C ) RH nicht kondensierend
- Vibration: 10 - 500 Hz, 2 G 10 Min. / 1 Zyklus von jeweils 60 Minuten entlang der X-, Y- und Z-Achse; Montage: erfüllt die Norm IEC60068-2-6
- Aufstellhöhe: 2000 m
- Überspannungsschutz Kategorie: III, erfüllt die Normen EN62368, EN61558, EN50178, EN60664-1, EN62477-1, Höhe max. 2000 m
- Sicherheit & elektromagnetische Verträglichkeit (EMV):
- Sicherheitsstandards: erfüllt die Normen IEC62368-1, UL62368-1, UL61010, TUV EN61558-2-16, EACTPTC004, das Design erfüllt die Normen EN50178, TUV EN62368-1
- Spannungsfestigkeit: Eingang - Ausgang: 4 kVAC
- Isolationswiderstand: Eingang - Ausgang: 100 MΩ / 500 VDC / 25 °C / 70 % RH
- EMV-Emission:
- hochfrequente Einströmung: EN55032 (CISPR32) / Klasse B
- Strahlungsemisionen: EN55032 (CISPR32) / Klasse B
- harmonischer Strom: EN61000-3-2 / Klasse A
- Spannungsschwankungen und Flicker: EN61000-3-3
- EMV-Immunität:
- Entladung statischer Elektrizität (ESD): EN61000-4-2 / Stufe 3, 8KV Luft - Stufe 2, 4KV Kontakt - Kriterium A
- hochfrequente elektromagnetische Felder: EN61000-4-3 / Stufe 3 - Kriterium A
- schnelle transiente Störgrößen (EFT/Burst): EN61000-4-4 / Stufe 3 - Kriterium A
- Stoßspannungen (Surge): EN61000-4-5 / Stufe 4, 2KV/L-N - Kriterium A
- hochfrequente Einströmung: EN61000-4-6 / Stufe 3 - Kriterium A
- Magnetfelder: EN61000-4-8 / Stufe 4, Kriterium A
- Spannungseinbrüche, -unterbrechungen: EN61000-4-11 / >95 % Einbruch für 0.5 Zyklus, 30 % Einbruch für 25 Zyklen - >95 % Unterbrechungen während 250 Zyklen
- Sonstiges:
- MTBF: 536 Std. min. MIL-HDBK-217F (25 °C)
- Abmessungen: 105 x 90 x 54.5 mm (B x H x T)
- EAN: 5410329713706
