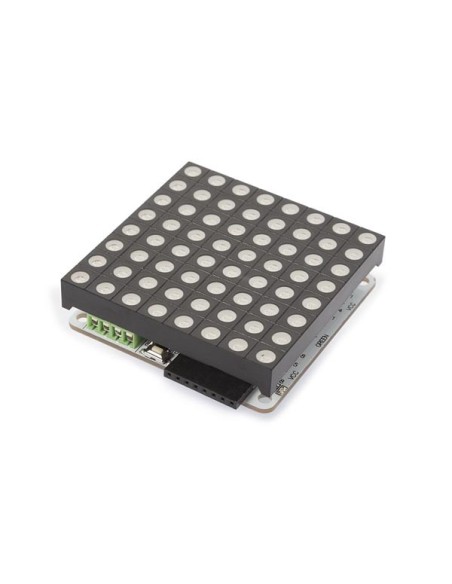

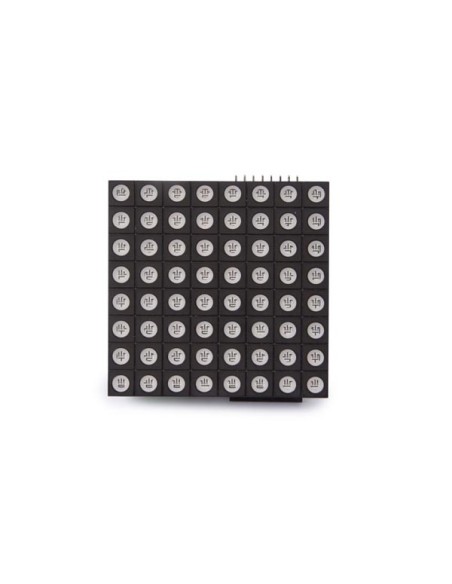

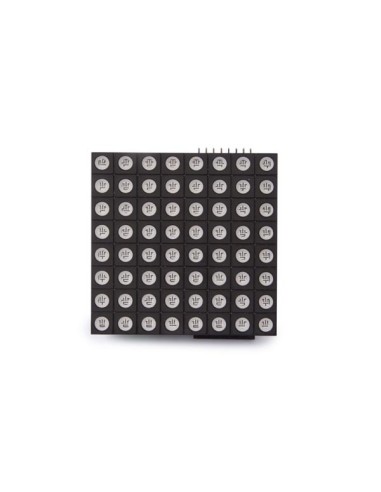

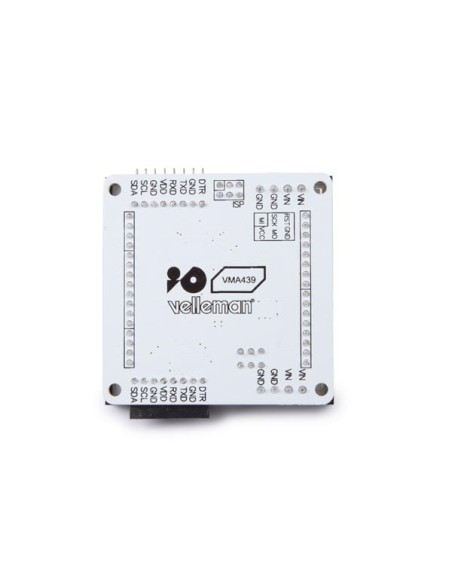

RGB-LED-MATRIXPLATINE UND TREIBERPLATINE BASIEREND AUF ATMEGA328


Diese RGB-LED-Matrix-Treiber-Plattform basiert auf Arduino (ATmega328P) und erhält dank des LED-Treibers drei 8+6-Bit-Kanäle zur Hardware-PWM-Steuerung. Dank seines Designs ist es möglich, die Firmware mit Hilfe der Arduino IDE einfach zu ändern oder zu schreiben.

Spezifikation(en):
  • Unterstützung von 8-Bit-Farben mit 6-Bit-Korrektur für jede Farbe in jedem Punkt
  • Hardware-PWM-Unterztützung, 16 MHz
  • ohne externe Schaltkreise
  • dedizierte GPIO- und ADC-Schnittstelle
  • Hardware-UART und IIC-Kommunikation mit einfacher Kaskadierung
  • 24 Konstantstromkanäle je 100 mA
  • 8 Super-Source-Treiberkanäle mit jeweils 500 mA
  • die Treiberplatine basiert auf ATMEGA328 und funktioniert mit IDE
Charakteristisch:
  • Abmessungen Modul: 60 x 60 x 16 mm
  • Mikroprozessor: Atmega328P
  • Anzeige: PWR-Status
  • Stromversorgung: 5 bis 7.5 VDC
  • Stromversorgungsanschluss Kaskade: Klemmen
  • Programmschnittstelle: UART/ISP (VMA440)
  • Erweiterung: 100 mil bended pin header pair
  • Kommunikationsprotokolle: UART/IIC
  • Stromverbrauch (außer LED-Matrix): max. 40 mA
  • Steuerstrom (jeder Kanal): max. 500 mA
  • Steuerstrom (jeder Punkt): max. 58 mA
  • Ansprechzeit Schaltkreis: 10 ns
  • RGB-LED-Matrix-Farbauflösung pro Punkt: 16 M
  • UART-Baudrate: 9600 - 115200


  • EAN: 5410329729325
