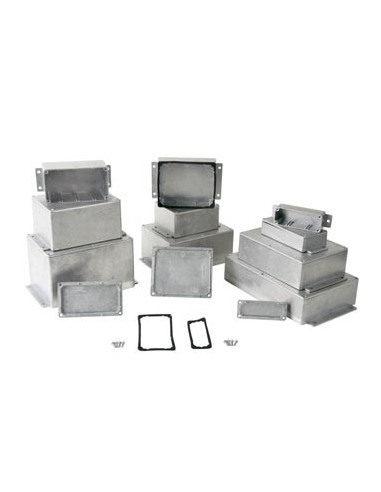

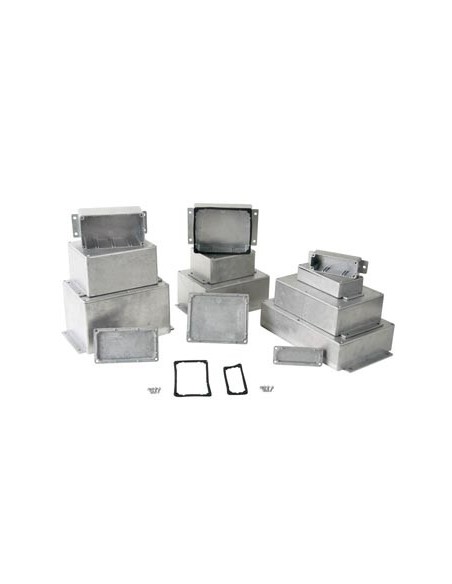

WATERDICHTE GEGOTEN ALUMINIUM BEHUIZING MET FLENS

Behuizingen voor gevoelige elektronische apparaten en pneumatische, hydraulische en elektrische apparaten voor commerciële en industriële toepassingen. Deze behuizingen zorgen voor een efficiënte EMI- & RFI-afscherming. Ontworpen volgens de specificaties van de normen IP65 of IEC529 en NEMA4 (stof- en spatwaterdichtheid). De montageopeningen en schroeven voor de bevestiging van het deksel bevinden zich buiten de verzegelde delen, zodat stof en vochtigheid er niet in kunnen doordringen. Het deksel heeft een verzonken dichting in neopreen. De G100-reeks is uitgerust met studs aan de binnenkant van de bodemplaat voor horizontale montage van PCB's of voor aardingaansluiting, enz... Sleuven aan de binnenkant voor verticale montage van PCB's. De schroefgaten voor de bevestiging van het deksel zijn voorzien van draadbussen en de bouten van het deksel zijn verzonken. 2 of 4 openingen maken horizontale PCB-montage mogelijk.

Specificatie(s):

• materiaal: aluminiumlegering

Functie(s):

• afmetingen: 114 x 90 x 55 mm

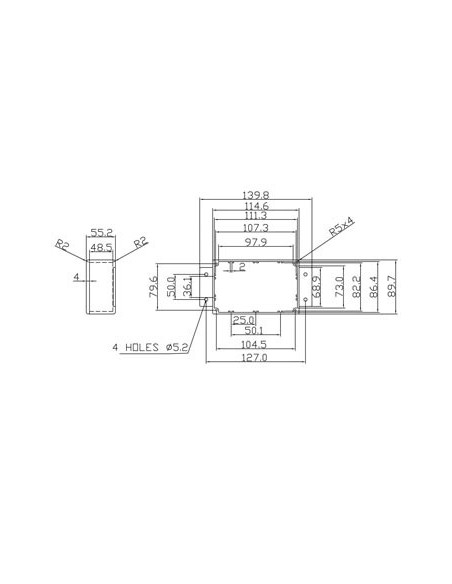

• tekening:
• L: 139,8mm
• L1: 114,6mm
• W: 89,7mm
• W1: 68,9mm
• H: 55,2mm
• C1: 104,5mm
• C2: 79,6mm
• C3: 127mm
• C4: 50mm
• S1: 50,1mm
• L2: 97,9mm
• L3: 107,3mm
• L4: 111,3mm
• W2: 73mm
• W3: 82,2mm
• W4: 86,4mm
• H1: 48,5mm

• EAN: 5410329378097
