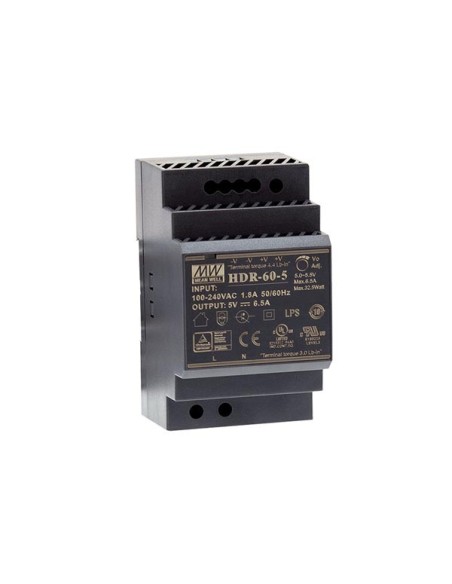

Alimentation - 1 Sortie - 32.5 W - 5 V - 6.5 A - Montage Sur Rail DIN - Pour Usage Industriel
HDR-60-5
Spécification(s):
- design ultra-mince, largeur 52.5 mm (3SU)
- tension d'entrée universelle 85-264 VCA
- consommation à vide < 0.3 W
- classe d'isolation II
- conforme aux normes LPS (limited power source)
- tension de sortie CC réglable
- protections: court-circuit / surcharge / surtension
- refroidissement: convection naturelle
- peut être installée sur un rail DIN TS-35/7.5 ou 15
- catégorie de surtension III
- indicateur LED d'alimentation
- 3 ans de garantie
- [b] usage professionnel uniquement [/b]
- Cet appareil doit être installé par un technicien qualifié.
- sortie:
- tension CC: 5 V
- courant nominal: 6.5 A
- plage de courant: 0 - 6.5 A
- puissance nominale: 32.5 W
- ondulation & bruit (max.): 80 mVp-p
- plage de réglage de tension: 5.0 - 5.5 V
- tolérance de tension: ± 2.0 %
- régulation de ligne: ± 1.0 %
- régulation de charge: ± 1.0 %
- temps de démarrage, de montée: 500 ms, 50 ms / 230 VCA - 500 ms, 50 ms / 115 VCA à charge maximale
- temps de maintien (typ.): 30 ms / 230 VCA - 12 ms / 115 VCA à charge maximale
- entrée:
- plage de tension: 85-264 VAC (277 VAC opérationnel) - 120-370 VDC (390 VDC opérationnel)
- plage de fréquence: 47 - 63 Hz
- rendement (typ.): 85 %
- courant CA (typ.): 1.2 A / 115 VAC - 0.8 A / 230 VAC
- courant d'appel (typ.): démarrage à froid 30 A / 115 VCA - 60 A / 230 VCA
- protection:
- surcharge:
- 105 - 160 % de la puissance de sortie nominale
- type de protection: limiteur à courant constant, rétablissement automatique du système
- surtension:
- 5.75 - 6.75 V
- type de protection: mode hiccup, rétablissement automatique du système
- environnement:
- température de travail: de -30 °C à + 70 °C
- humidité de service: 20 - 90 % RH sans condensation
- stockage: de -40 °C à +85 °C, de 10 à 95% RH
- coefficient thermique: ± 0.03 %/°C (0 - 50°C )
- vibration: composant : 10 - 500 Hz, 2G 10 min / 1 cycle, durant 60 min le long des axes X, Y et Z. montage : conforme aux normes IEC60068-2-6
- altitude max. de service: 2000 m
- catégorie de surtension: III, conforme aux normes EN61558, EN50178, EN60664-1, EN62477-1, altitude jusqu'à 2000 m
- sécurité & CEM:
- normes de sécurité: conforme aux normes UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conforme à la norme TUV EN60950-1
- tension d'isolation: entrée vers sortie : 4 kVCA
- résistance d'isolement: entée - sortie: >100 MOhm / 500 VCC / 25 °C / 70 % RH
- émission CEM:
- conduite (émission CEM): EN55032 (CISPR32) / Classe B
- rayonnée: EN55032 (CISPR32) / Classe B
- courant harmonique: EN61000-3-2 / Classe A
- papillotement: EN61000-3-3
- immunité CEM:
- ESD: EN61000-4-2 / Niveau 3, 8KV air - Niveau 2, 4KV contact - critère A
- susceptibilité rayonnée: EN61000-4-3 / Niveau 3 - critère A
- EFT/Burst: EN61000-4-4 / Niveau 3 - critère A
- crête: EN61000-4-5 / Niveau 4, 2KV/L-N - critère A
- conduite (immunité CEM): EN61000-4-6 / Niveau 3 - critère A
- champ magnétique: EN61000-4-8 / Niveau 4, critère A
- creux de tension, coupures brèves et variations de tension: EN61000-4-11 / >95% creux pour 0.5 cycles, 30% creux pour 25 cycles - >95% interruptions pour 250 cycles
- autres:
- MTBF: 927.6Kh, MIL-HDBK-217F (25 °C)
- dimensions (L x l x H): 52.5 x 90 x 54.5 mm
- EAN: 8720207854931
