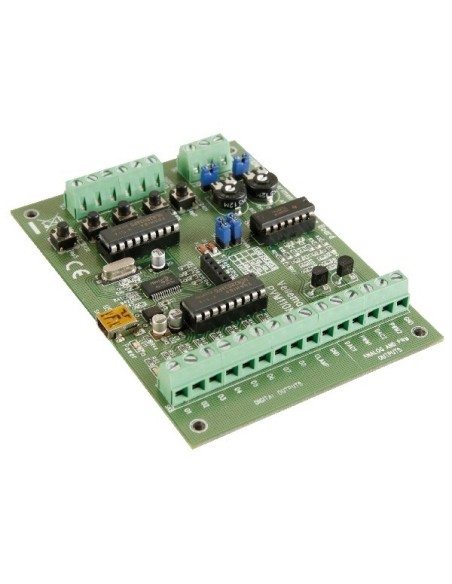

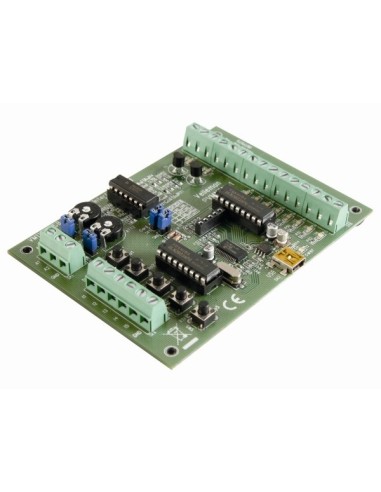

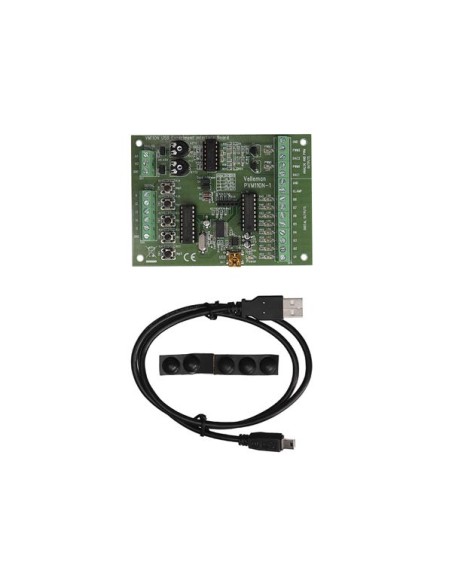

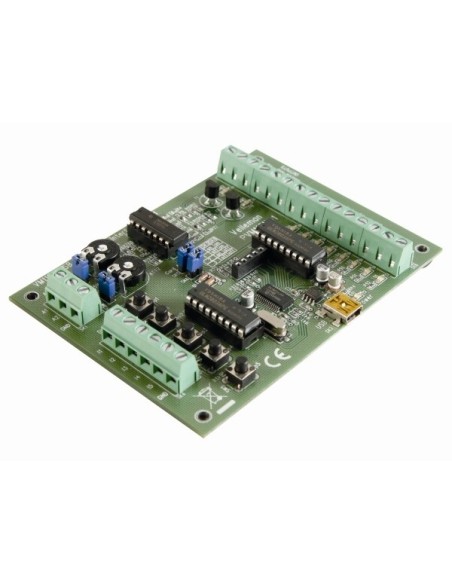

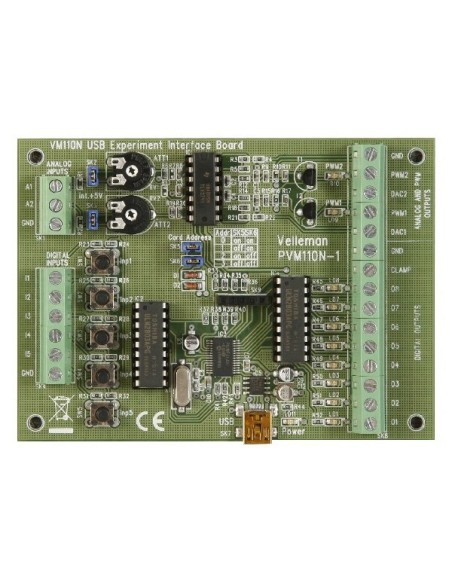

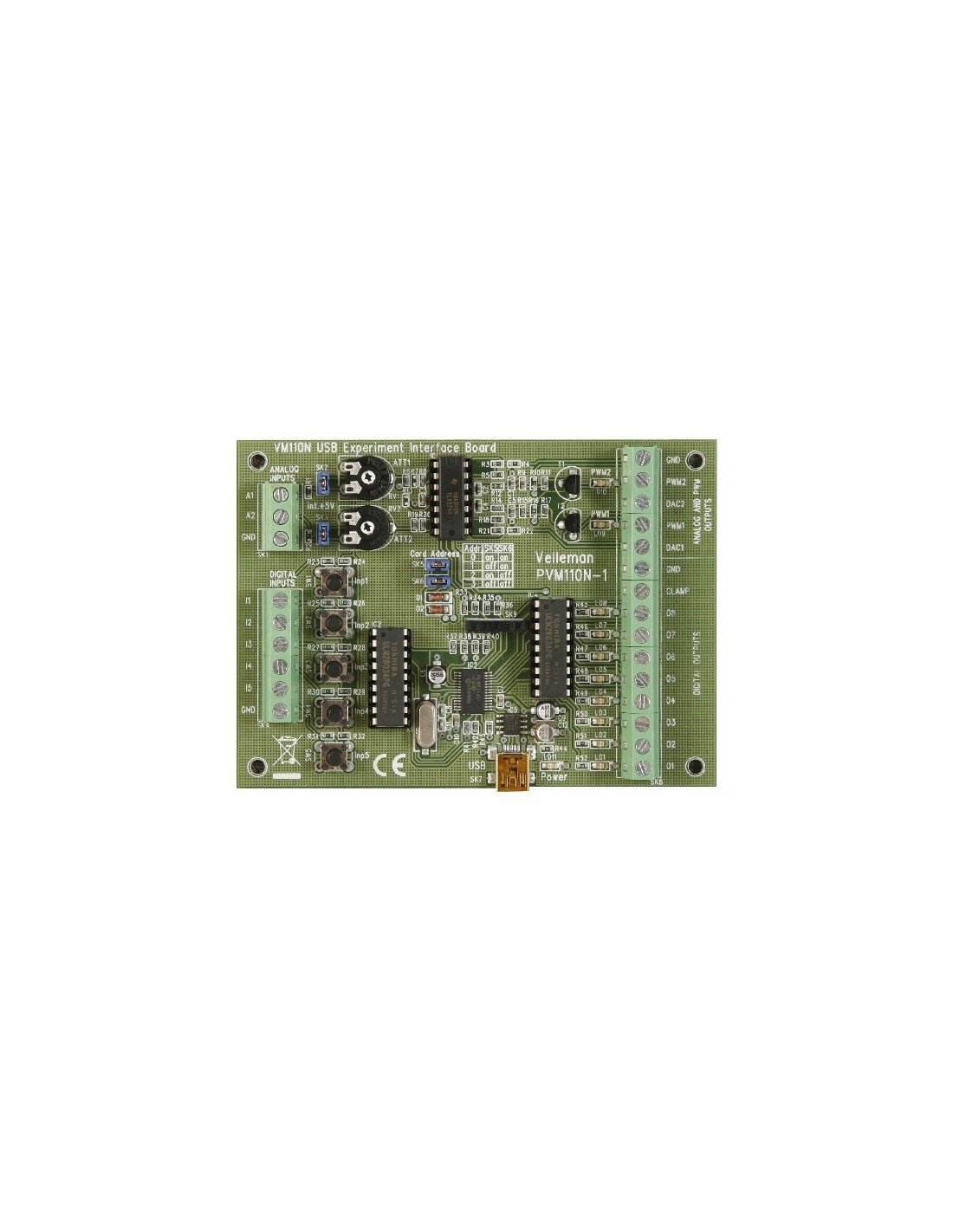

USB EXPERIMENT INTERFACE BOARD

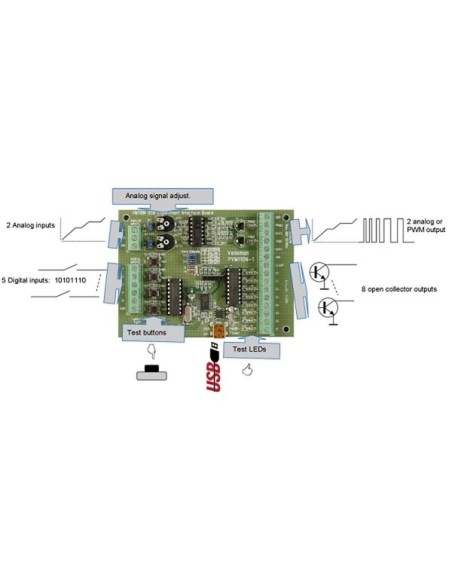

Dieze Interfaceplatine hat 5 digitale Eingangskanäle und 8 digitale Ausgangskanäle. Es gibt auch noch 2 zusätzliche analoge Eingänge und 2 analoge Ausgänge mit einer 8-Bit Auflösung. Die Anzahl der Ein-und Ausgänge kann noch erweitert werden, wenn (bis maximal 4) Karten mit den USB-Anschlüssen des PCs verbunden werden. Alle Kommunikationsprogramme sind in einer Dynamic Link Library (DLL) K8055D.DLL gespeichert. Sie können maßgeschneiderte Windows (XP oder höher) Applikationen in Delphi, Visual Basic, C++ Builder oder jedem anderen 32-bit Windows-Hilfsprogramm für Applikationen, das DLL unterstützt, schreiben. Quellcode für Visual Basic, Visual C++, Visual C#, Excel, Delphi und Borland C++ Builder mitgeliefert.

Spezifikation(en):

• minimale Systemanforderungen:
• Pentium-Klasse CPU
• USB1.1 oder höher
• Windows XP oder höher
• CD ROM-Laufwerk und Maus

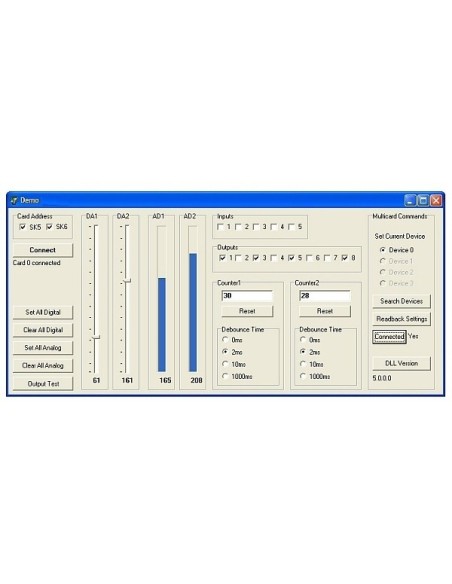

• DIAGNOSE-/TESTSOFTWARE:
• separater Eingangs-/Ausgangstest
• 'Alles löschen'-/'alles festsetzen'-Funktion
• Zähler-Funktion bei Eingängen 1 und 2 mit anpassbarer Entprellung (max. 2KHz, hängt von der gesamten I/O-Belastung ab.)
• Schieber (analoger Ausgang)
• Säulendiagramm (analoger Eingang)
• 100% kompatibel mit: [product name=WSI8055N][/product]

Charakteristisch:

• 5 digitale Eingänge (0= GND, 1= offen) (Test-Tasten auf der Platine)
• 2 analoge Eingänge mit Option für Dämpfung und Verstärkung (interner Test +5V vorgesehen)
• 8 digitale Ausgangsschalter mit offenem Kollektor (max 50V/100mA) (LED-Anzeige auf der Platine)
• 2 analoge Ausgänge:
• 0 bis 5V, Ausgangswiderstand 1K5
• PWM 0 bis 100% 'offener Kollektor'-Ausgang max 100mA / 40V (LED-Anzeige auf der Platine)
• allgemeine Konvertierungszeit: 2ms pro Befehl
• Stromversorgung: über USB ungefähr 70mA
• Abmessungen: 110 x 80mm

• EAN: 5410329729622
