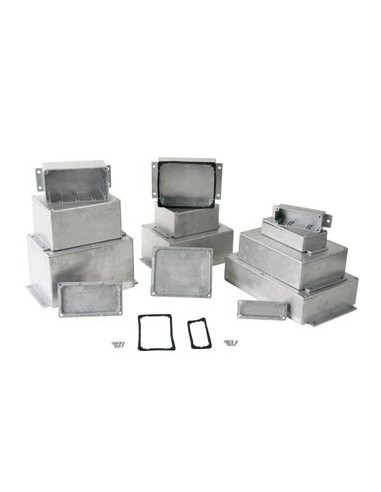

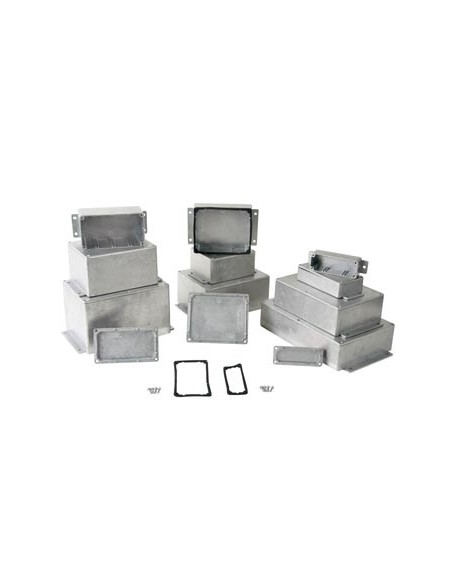

ABGEDICHTETES GESPRITZTES ALUMINIUMGEHÄUSE MIT FLANSCH

Gehäuse für empfindliche elektronische Bestückung und für pneumatische, hydraulische und elektrische Geräte in kommerziellen und industriellen Applikationen. Diese Gehäuse bieten eine effektive EMI- und RFI-Abschirmung. Entworfen gemäß IP65 von IEC529 und NEMA4 (staub- und spritzwassergeschützt). Die Montagelöcher und die Befestigungsschrauben für den Deckel befinden sich außerhalb des abgedichteten Teils, wodurch kein Staub oder Wasser in das Gehäuse eindringen können. Der Deckel hat eine vertiefte Dichtung aus Neopren. Befestigungsdome im Unterteil ermöglichen die Montage von Leiterplatten und sind geeignet für eine geerdete Verbindung, usw. Mit internen Einführungsrillen für die vertikale Bestückung mit Leiterplatten. Die Deckellöcher sind mit Gewinde versehen und die Schrauben selbst sind unverlierbar und vertieft. 2 oder 4 Löcher ermöglichen die horizontale Montage von Leiterplatten.

Spezifikation(en):

• Material: Aluminiumlegierung

Charakteristisch:

• Abmessungen: 140 x 100 x 75 mm

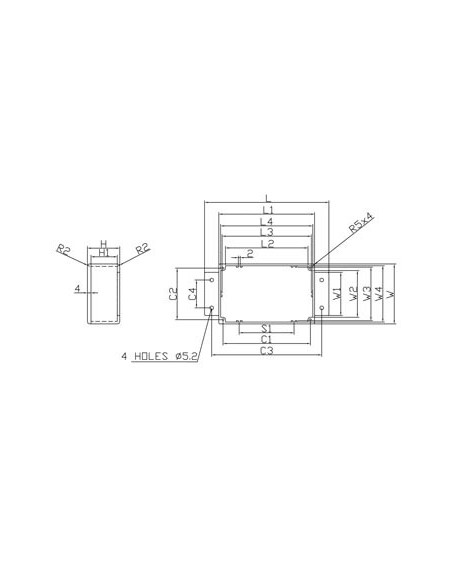

• Abbildung:
• L: 168,7mm
• L1: 139,3mm
• W: 101,6mm
• W1: 79mm
• H: 76,5mm
• C1: 128,8mm
• C2: 90,9mm
• C3: 157,1mm
• C4: 60,1mm
• S1: 65mm
• L2: 122,2mm
• L3: 131,2mm
• L4: 135,4mm
• W2: 84mm
• W3: 93,1mm
• W4: 97,5mm
• H1: 70,1mm

• EAN: 5410329378110
