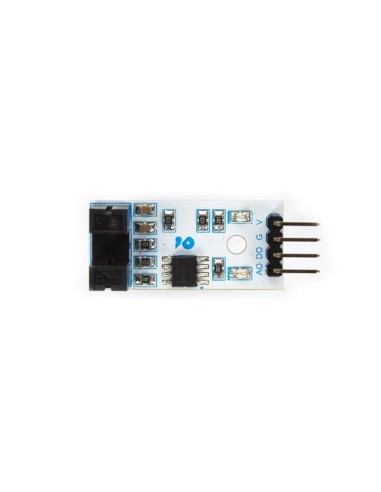

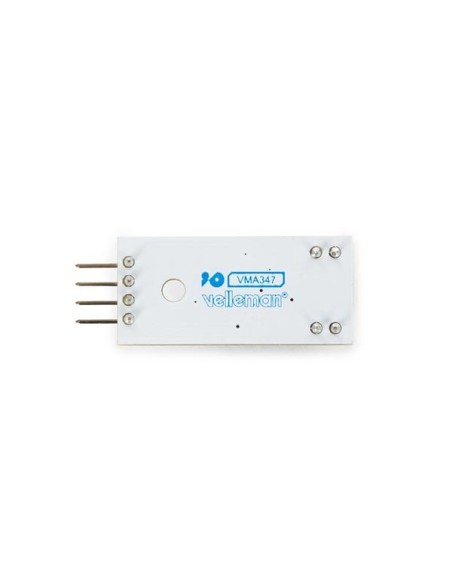

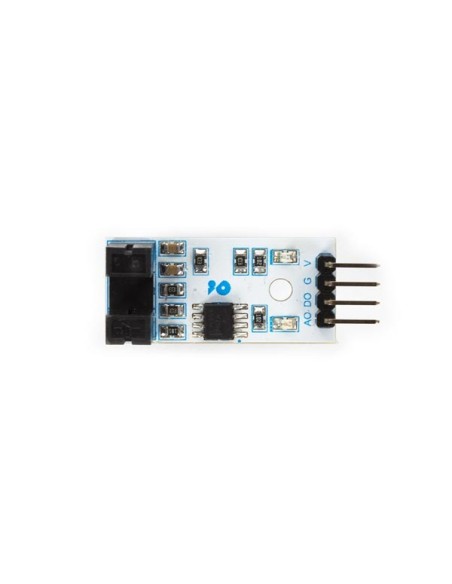

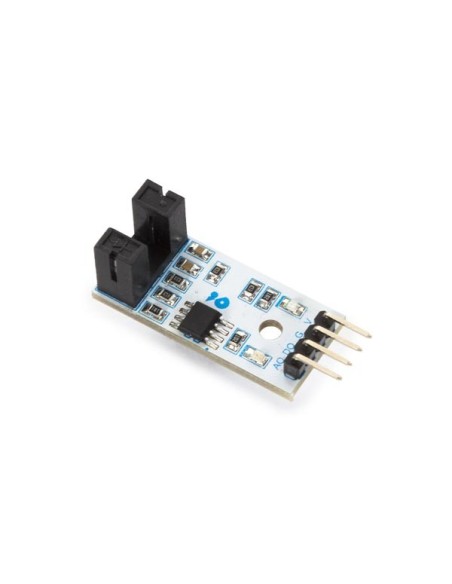

IR-GESCHSCHWINDIGKEITSSENSOR

Der WPSE347 ist ein LM393 Geschwindigkeitssensor, mit dem Motordrehzahlen, Impulszählungen usw. bestimmt werden können. Der Sensor lässt sich einfach ansteuern: Um die Geschwindigkeit eines Motors zu messen, vergewissern Sie sich davon, dass der Motor Lochscheibe hat. Stellen Sie sicher, dass der Abstand zwischen den Löchern derselbe ist. Sieht der Sensor ein Loch, dann wird einen digitalen Impuls am D0-Pin erzeugt. Dieser Impuls geht von 0 V bis 5 V und ist ein digitales TTL-Signal. Erfassen Sie den Impuls auf einem Entwicklungsboard und berechnen Sie die Zeit zwischen zwei Impulsen, dann können Sie die Drehgeschwindigkeit bestimmen: (Zeit zwischen Impulsen x 60)/Anzahl Löcher. Zum Beispiel: hat die Scheibe 1 Loch und ist die Zeit zwischen den Impulsen 3 Sekunden, dann haben Sie eine Drehgeschwindigkeit von 3*60 = 180 U/Min. Hat die Scheibe 2 Lochen, dann haben Sie eine Drehgeschwindigkeit von (3*60/2) = 90 U/Min.

Spezifikation(en):

• 4-pol. Steckverbinder: analoger Ausgang, digitaler Ausgang, Masse, vcc
• Stromversorgungs-LED
• LED für Impulse bei D0

Charakteristisch:

• Betriebsspannung: 3.3 to 5 VDC
• Nut-Breite: 5 mm
• Gewicht: 8 g
• Abmessungen: 32 x 14 x 7 mm (1.26 x 0.55 x 0,27")

• EAN: 5410329725693
