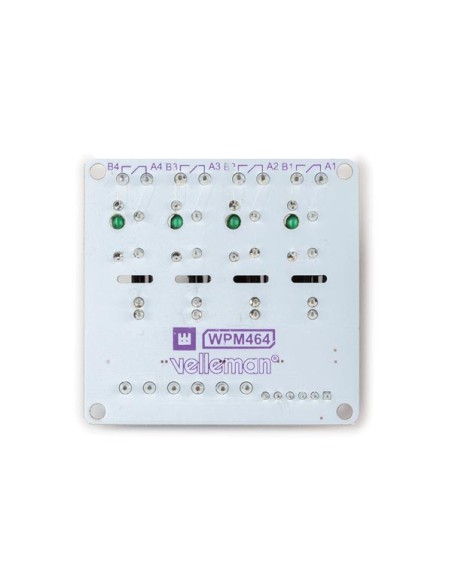

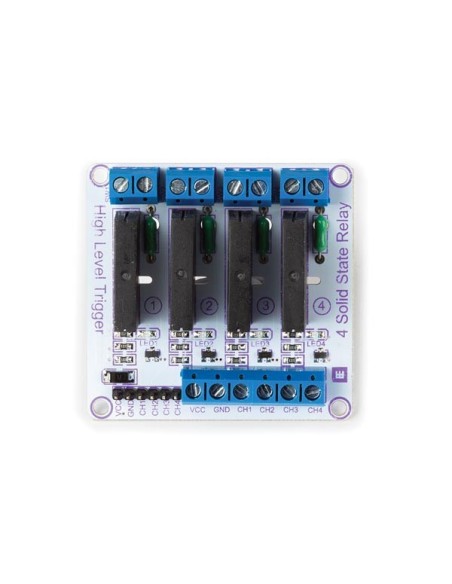

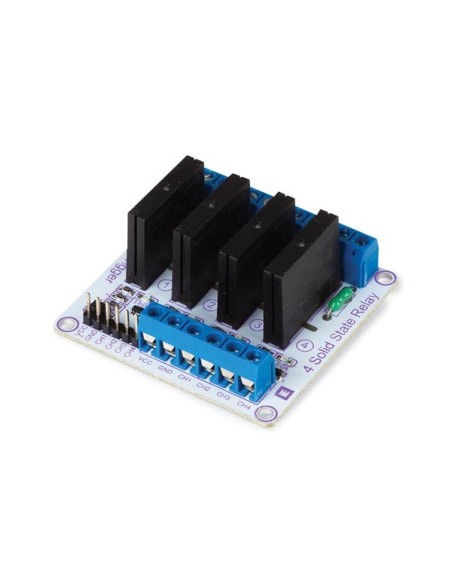

SOLID-STATE-RELAISMODUL - 4 KANÄLE

Mit dem Vier-Kanal Solid-State-Relais-Modul (SSR) von Whadda lassen sich AC-Lasten schnell und effizient ein- bzw. ausschalten, ohne dass bewegliche Teile verwendet werden (z.B. wie bei einem klassischen elektromechanischen Relais). Um eine galvanische Trennung zwischen Steuerkreis und Lastkreis zu erreichen, verwendet das Solid-State-Relais einen Optokoppler. Bei einer Eingangsspannungssignalspannung von 3 - 5 V ist der Pegel HOCH, wenn das Relais eingeschaltet ist. Bei einer Eingangsspannungssignalspannung von 0 - 1.5 V ist der Pegel NIEDRIG, wenn das Relais ausgeschaltet ist. Bemerkung: dieses Modul schaltet nur Wechselströme bis zu 2 A (max.), mit einer maximalen Spannung von 240 V AC. Das Schalten von Gleichstromlasten oder das Überschreiten der angegebenen Grenzwerte kann das Modul und/oder Ihre angeschlossenen Geräte beschädigen!

Spezifikation(en):

• schaltet bis zu 4 unabhängige AC-Lasten ohne bewegliche Teilen zu verwenden
• galvanische Trennung zwischen Steuerkreis und Lastkreis über Optokoppler

Charakteristisch:

• maximale Spannung der Belastung: 240 V AC
• maximaler Strom der Belastung: 2 A
• Stromversorgung: 5 V DC
• Stromverbrauch SSR: 12,5 mA
• Triggerspannung SSR: 0 - 1,5 V DC
• Triggerstrom SSR: 2 mA
• Gewicht: 36,8 g
• Abmessungen (B x L x H): 55 x 57 x 24 mm

• EAN: 5410329732097
