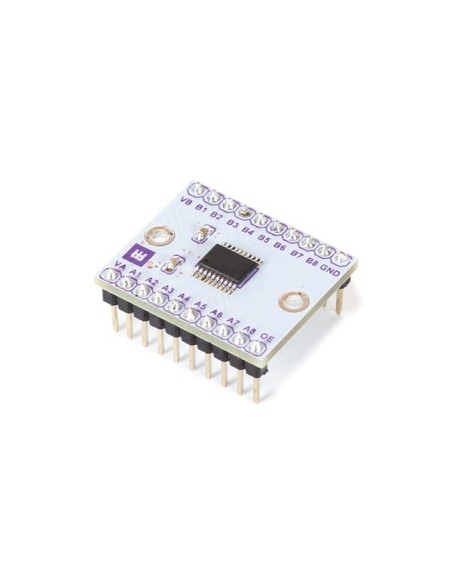

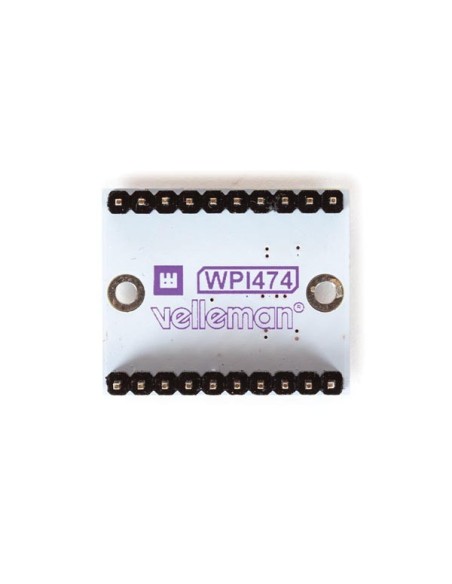

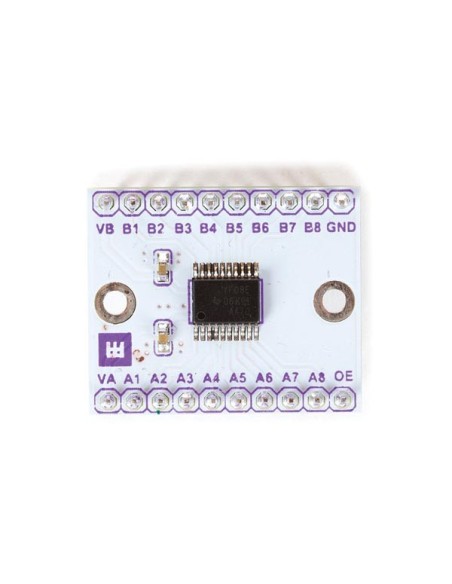

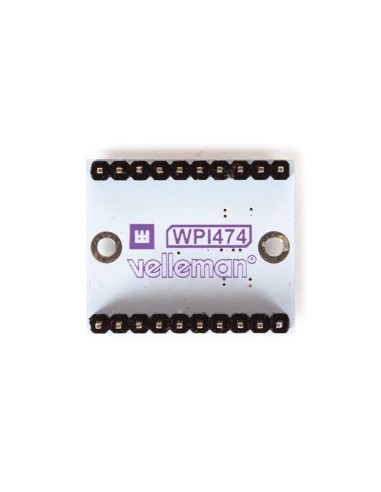

LOGIK-PEGELWANDLER

Mit diesem Modul lassen sich Microcontroller, Sensoren und Module mit unterschiedlichen Aus- und Eingangsspannungen verbinden. Die 8 Kanäle sind bidirektional und sind mit Open-Drain- sowie Pushpull-Logiktreibern kompatibel. Das Modul schaltet 5V-Signale sicher auf 3.3 V herunter und treibt gleichzeitig 3.3 V bis 5 V hoch. Es funktioniert aber auch mit 1.8-3.3 V-Pegeln. Ziehen Sie den Pin 'Output Enable' mit einem Pullup-Widerstand auf HIGH, um sicherzustellen, dass die Ausgänge ordnungsgemäß aktiviert werden. Müssen die verschiedenen Logikpegel-Datenleitungen isoliert werden, kann 'Output Enable' auf LOW gezogen werden. Hierdurch werden alle Eingangs-/Ausgangskanäle 'High Z' (hohe Impedanz).

Spezifikation(en):

• 8 bidirektionale Kanäle
• kompatibel mit Open-Drain- und Push-Pull-Logiktreibern
• Output Enable', um die Pegelseiten LOW und HIGH ggf. zu isolieren

Charakteristisch:

• Modell: TI TXS0108E
• Spannungsbereich LOW: 1,4 - 3,6 V
• Spannungsbereich HIGH: 1,65 - 5,5 V
• Abmessungen (B x L x H): 22,4 x 26,7 x 12,5 mm

• EAN: 5410329731854
